USB-Messtechnik Oszilloskope mit 4 Kanälen und integriertem Funktionsgenerator

Anbieter zum Thema

dataTec AG

ISH Ingenieursozietät GmbH

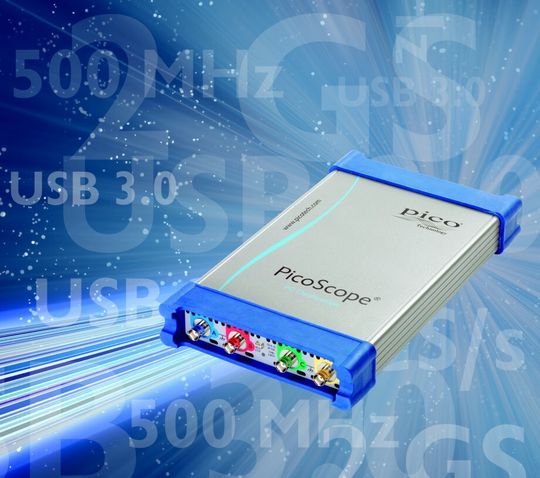

Die sechs Oszilloskope der Serie PicoScope 6000 (Vertrieb: PSE) bieten vier Kanäle mit einer maximalen Abtastrate von 5 GS/s, verschiedene Eingangsbandbreiten von 250 bis 500 MHz sowie einen Pufferspeicher mit einer Kapazität von 128 MegaSamples bis 1 GigaSample.

Die Oszilloskope haben einen integrierten Funktionsgenerator, und die B-Modelle sind zusätzlich mit einem Generator für anwenderdefinierte Wellenformen ausgestattet. Neben den Standard-Oszilloskop-/Spektrumanalyser-Funktionen bietet die Oszilloskop-Software Funktionen, wie die serielle Entschlüsselung, Maskengrenzprüfungen, einen segmentierten Speicher und erweiterte Trigger. Die Software läuft auf Windows und verfügt über eine großformatige, übersichtliche Anzeige, die alle Details einer Wellenform wiedergibt und einfaches Zoomen und Schwenken per Tastatur oder Maus gestattet. Zum weiteren Funktionsumfang zählen Farb- Nachleuchtanzeigen mit Wellenform-Aktualisierungsgeschwindigkeit, Rechenkanäle, automatische Messungen mit Statistik, programmierbare Alarme und Entschlüsselung von I²C-, UART/RS232-, SPI-, CAN- und LIN-Bus-Signale. Aktualisierungen der Software sind kostenlos. Die erweiterten Trigger-Modi umfassen Impulsbreite, Intervall, Fenster, Fenster-Impulsbreite, Ebenen-Aussetzer, Fenster-Aussetzer, Runt-Impuls, variable Hysterese und Logik. Dank des digitalen Triggers ist der Jitter gering, die Genauigkeit höher und die Spannungsauflösung besser als bei einem analogen Trigger. Der AUX-Eingang kann als zusätzlicher Trigger oder als externer Abtasttaktgeber verwendet werden.
