Elektroniklabor für Forschung und Lehre Messtechnik to go: Wie Emerson 14 Labormessgeräte mobil vereint

Anbieter zum Thema

SPEA GmbH Systeme f. professionelle Elektronik und Automation

dataTec AG

ISH Ingenieursozietät GmbH

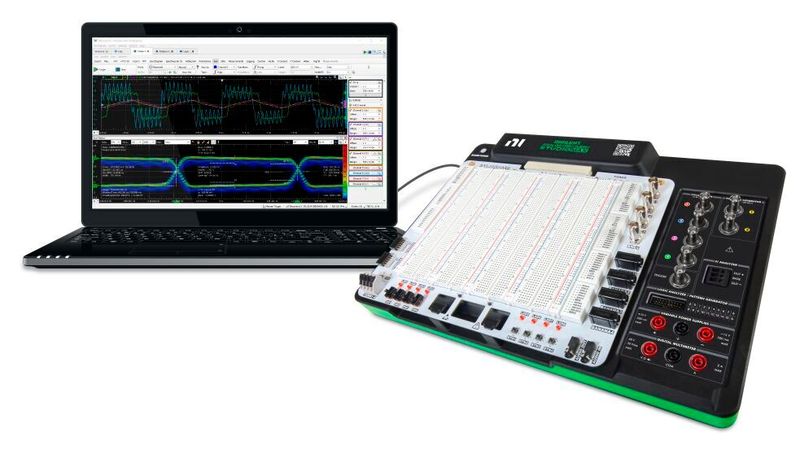

Das Elektroniklabor NI Digilent Analog Discovery Studio Max ermöglicht das schnelle und einfache Testen von Schaltkreisdesigns in praxisorientierten Lernumgebungen. Integriert ist ein Oszilloskop mit vier Kanälen und 14 Bit vertikale Auflösung.

Experimente und Tests in der Elektronik müssen effizient und flexibel durchgeführt werden können. Dafür sind kompakte Messlösungen gefragt. An diesem Punkt setzt Emerson mit dem NI Digilent Analog Discovery Studio Max an. Das Gerät ist speziell für Elektronikentwickler in Forschung und Lehre konzipiert. Mit dem Gerät kann man in der Praxis Versuche und Messarbeiten zur Entwicklung von elektronischen Schaltungen durchführen. Es ist besonders nützlich für den Labor- und Bildungsbereich.

Die Zielgruppe umfasst Elektronikentwickler im Mess- und Prüfbereich sowie Hochschulangehörige, die praxisnahe Konzepte und Testszenarien leicht und zeitsparend ausführen möchten.

14 unterschiedliche Messinstrumente

Die leistungsstarke Messplattform vereint 14 verschiedene Messtechnikinstrumente, darunter ein 14-Bit-Oszilloskop, ein Funktionsgenerator, ein Spektrumanalysator, ein Logik- und ein Protokollanalysator sowie ein Digitalmultimeter (DMM). Eine integrierte Stromversorgung und eine mit Breadboards kompatible Oberfläche bieten eine ideale Umgebung für den effizienten Aufbau und die Verifikation eigener Schaltungskonzepte.

„Mit dem Analog Discovery Studio Max bieten wir eine kompakte und zugleich vielseitige Lösung, die das Verständnis von Elektronik vertieft und Studierende bei der Weiterentwicklung ihrer Fähigkeiten optimal unterstützt“, sagt Oscar Fonseca Lozano, Academic Product Manager bei Emerson.

Technische Highlights der Plattform

• Vier-Kanal-Oszilloskop mit 14 Bit, 50-MHz-Bandbreite und 100 MS/s pro Kanal.

• Zwei Arbiträr-Wellenformgeneratoren (Waveform Generator, Bandbreite 15 MHz) für komplexe Signalsimulationen inklusive modulierter Signalformen (AM, FM).

• Sechs integrierte Spannungsversorgungen, darunter zwei programmierbare (-15 V bis 15 V, bis 500 mA pro Kanal) und vier fest eingestellte Spannungen (±15 V mit 500 mA, 5 V mit 2 A und 3,3 V mit 310 mA).

• Digitalmultimeter zur Erfassung von Spannung, Strom, Widerstand, Diodenprüfung und Durchgangsmessungen.

• 16 digitale I/O-Kanäle, erweiterbar bis auf 24 Kanäle für Logik- und Protokollanalyse.

• Eingebauter USB-Hub zur Verbindung zum Host-Computer zur Stromversorgung, Datenkommunikation und Geräte-Debugging.

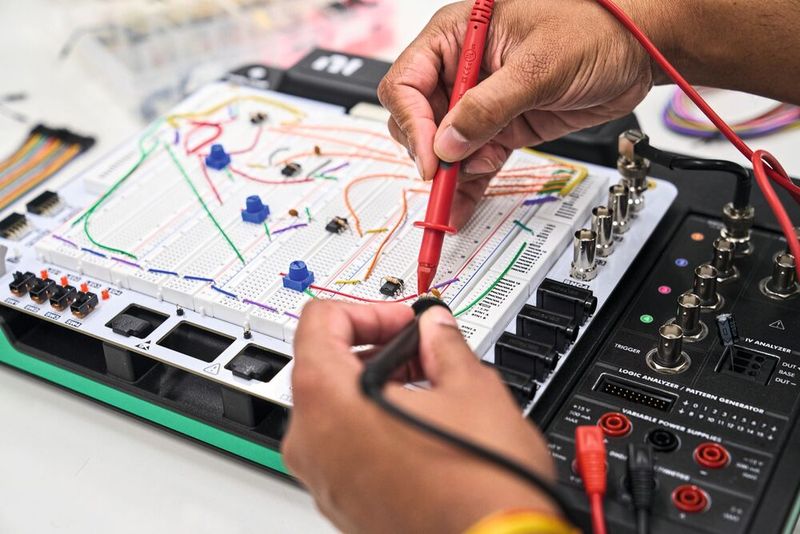

• Breadboard Canvas Max mit vier großen integrierten Breadboards und standardisierten Schnittstellen wie BNC, Bananenbuchsen, Schaltern und LEDs zur einfachen Entwicklungsarbeit.

• Erweiterbarkeit durch optional erhältliche Canvas-Boards – maßgeschneiderte Aufsteckmodule von Partnern, die zusätzliche Funktionen und Lernumgebungen bieten.

Um eine nahtlose Einbindung in unterschiedliche Workflows zu gewährleisten, unterstützt das Board die Software WaveForms von Digilent, die für Windows, Mac und Linux verfügbar ist. WaveForms bietet eine Plattform zur Signalaufnahme, -analyse und -erzeugung für Analog- und Digitalsignale sowie für spezialisierte Messungen wie Spektrum- und Netzwerkanalyse, Impedanzanalyse, Datenlogging und Kennlinienaufnahme von Halbleiterbauelementen.

Zusätzlich ermöglichen das WaveForms SDK, das LabVIEW WaveForms Toolkit sowie umfassende Skriptschnittstellen in Python, C, C#, und Visual Basic eine individuelle Anpassung und Programmierung.

Spezialisierte Instrumente für Feinanalysen

• Protokollanalysatoren für UART, SPI, I²C und CAN.

• Netzwerk- und Impedanzanalysatoren zur umfassenden Charakterisierung elektronischer Systeme und Bauteile mittels Bode-, Nichols- und Nyquist-Plots.

• Spectrum Analyzer mit Frequenzbereich bis zu 50 MHz zur spektralen Untersuchung.

• Digitale Mustergeneratoren für flexible Logiksignal-Erzeugung.

• IV-Analyser (Kennlinien-Aufnahmegerät) zur Charakterisierung von Halbleiterbauelementen wie Dioden, Bipolartransistoren und Feldeffekttransistoren.

Mit seinen Maßen von 27 cm x 39 cm x 5,5 cm und einem Gewicht von rund 3,5 kg samt Breadboard Canvas Max ist das ADS Max mobil und unkompliziert in unterschiedlichen Laborumgebungen einsatzbereit. Jedes Gerät wird mit dem Breadboard Canvas Max, einem externen Netzteil, USB-Kabel und passendem Zubehör geliefert.(heh)
