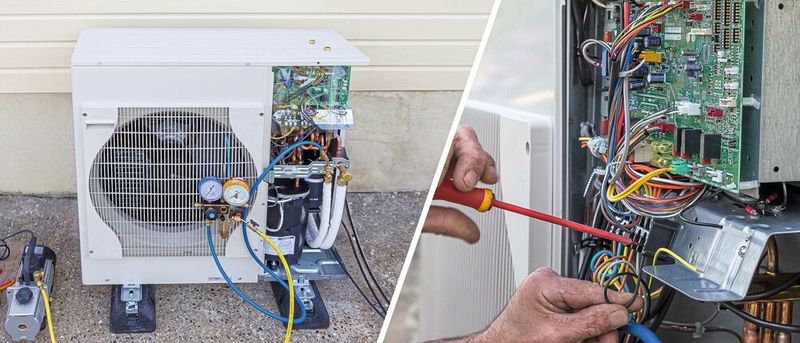

Die Elektroinstallationen in Bestandsanlagen sind meist noch nicht auf Wärmepumpen vorbereitet. Wie eine optimierte Anschlusstechnik dem Elektroinstallateur hilft, Fehler zu vermeiden.

Wärmepumpen sind eine Schlüsseltechnologie für die Energiewende und die Reduktion von CO₂-Emissionen. Das Installer-Interface, also die Schnittstelle zwischen der Wärmepumpe und der Haustechnik, spielt dabei eine entscheidende Rolle. Eine gut strukturierte und standardisierte Anschlusstechnik kann nicht nur Installationsfehler minimieren, sondern auch die Effizienz und Zuverlässigkeit des gesamten Systems erhöhen.

Aufbau und Funktion des Installer-Interface

Das Installer-Interface bildet die Schnittstelle zwischen der Wärmepumpe und der Haustechnik. Neben der Spannungsversorgung werden hier auch Datenleitungen angeschlossen, die z. B. die Kommunikation zwischen der Außen- und Inneneinheit gewährleisten. Zudem finden sich hier Anschlusspunkte für Sensoren, Zusatzheizungen oder Pufferspeicher. Ein schlecht strukturiertes Interface kann zu Anschlussfehlern führen, die sowohl den Betrieb als auch die Effizienz der Wärmepumpe beeinträchtigen.

Bildergalerie

Moderne Steckverbindersysteme wie Rundsteckverbinder mit Push-Lock-Anschluss erleichtern hier die Montage erheblich. Vorkonfektionierte Anschlussleitungen ermöglichen eine schnelle, fehlerfreie Verbindung der elektrischen Leiter, was insbesondere bei der Installation in schwer zugänglichen Bereichen von Vorteil ist.

Fehlerquellen bei der Installation

Eine unzureichende Kennzeichnung von Leitungen und Anschlüssen kann zu Verwechslungen und Fehlverdrahtungen führen. Insbesondere bei der Kommunikation zwischen Außen- und Inneneinheit ist eine eindeutige Kodierung essenziell.

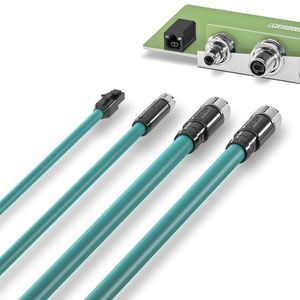

Fehlverdrahtungen können dazu führen, dass die Wärmepumpe nicht korrekt regelt oder ausfällt. Auch bei hydraulischen Komponenten wie Umwälzpumpen oder Heizkreisverteilern kann eine fehlerhafte Installation zu ineffizientem Betrieb und erhöhtem Energieverbrauch führen. Durch den Einsatz von Single Pair Ethernet (SPE) lassen sich sowohl die Innen- und Außeneinheit der Wärmepumpe als auch weitere Komponenten wie Heizkreisverteiler, Zirkulationspumpen und die elektronischen Steuerungselemente effizient vernetzen. Diese Technologie reduziert den Verdrahtungsaufwand und bietet gleichzeitig eine robuste Datenkommunikation (Bild 1).

Standardisierung und Optimierung der Anschlusstechnik

Werkseitig vorkonfektionierte Steckverbindungen und klare Markierungen der elektrischen Anschlüsse verhindern Installationsfehler. Plug-and-Play-Lösungen reduzieren den Installationsaufwand und beschleunigen die Inbetriebnahme. Rundsteckverbinder mit Push-Lock-Anschluss ermöglichen eine einfache, sichere und werkzeuglose Montage elektrischer Leiter. Sie erlauben direktes Stecken vorbehandelter und starrer Leiter.

Zum Anschließen feindrähtiger Litzen und zum Lösen eines Leiters öffnet man die Klemmstelle mit einem farbigen Hebel. Dies minimiert das Fehlerpotenzial, selbst bei manueller Anschlussarbeit. SPE erleichtert die zentrale und einheitliche Kommunikation zwischen Systemkomponenten, wodurch Wartungsaufwand und Fehlersuche reduziert werden.

Kostendruck und wirtschaftliche Herausforderungen

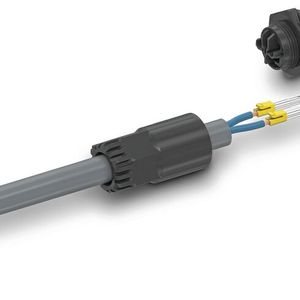

Wärmepumpenhersteller stehen unter Kostendruck, da die Produktion komplexe Kälte- und Steuerungstechnik erfordert. Gleichzeitig steigt die Nachfrage nach kosteneffizienten und einfach zu installierenden Lösungen. Installationssteckverbinder wie PRC mit Crimp-Anschlüssen eignen sich für die Massenfertigung (Bild 2). IPD-Steckverbinder mit Push-Lock-Anschluss ermöglichen eine einfache und sichere Feldkonfektion.

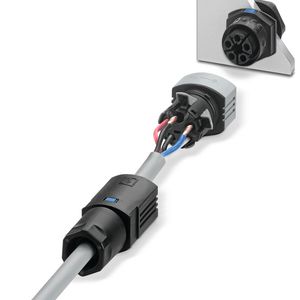

Der Push-Lock-Anschluss reduziert die Anschlusszeit vor Ort um bis zu 80 Prozent. Abisolierte Leiter werden einfach eingeführt und sicher verriegelt, was Schrauben überflüssig macht, und Anschlussfehler minimiert (Bild 3).

Die robusten Gehäuse von PRC und IPD bieten Schutzarten bis IP69K und sind für raue Umgebungsbedingungen geeignet.

Die Optimierung des Installer-Interfaces ist essenziell, um Zeiten für Installation und Inbetriebnahme von Wärmepumpen zu reduzieren. Digitale Assistenzsysteme unterstützen den Installateur, indem sie z. B. per App oder Augmented Reality den korrekten Anschluss zeigen. Zusätzlich könnte eine Standardisierung eines einheitlichen Installer-Interfaces sowie die Implementierung von SPE einen herstellerübergreifenden Systemeinsatz ermöglichen. Dies trägt wesentlich zur Effizienzsteigerung bei und erhöht die Akzeptanz bei Endanwendern.

Künftiger Einsatz von KI und intelligente Vernetzung

Auch der Einsatz von künstlicher Intelligenz (KI) in Steuerungssystemen steigert die Effizienz von Wärmepumpen. KI optimiert den Energieverbrauch durch eine dynamische Anpassung abhängig von Wetterprognosen, Nutzerverhalten und Energiekosten. In Kombination mit PV-Anlagen und Batteriespeichern maximiert KI die Nutzung erneuerbarer Energien und reduziert die Netzabhängigkeit.

IP-basierte Protokolle sind entscheidend für die Vernetzung von Wärmepumpen mit Haushaltsgeräten und Energienetzen. SPE optimiert die interne Verkabelung, vereinfacht die Kommunikation zwischen Komponenten und senkt Kosten. SPE versorgt Komponenten mit niedrigem Energiebedarf und ermöglicht hybride Verbindungen für höhere Leistungsanforderungen.

Fazit: Die Optimierung des Installer-Interfaces für Wärmepumpen ist entscheidend, um Installationsfehler zu minimieren und die Effizienz sowie Zuverlässigkeit der Systeme zu erhöhen. Moderne Steckverbindersysteme und vorkonfektionierte Anschlussleitungen erleichtern die Montage und reduzieren den Installationsaufwand. SPE bietet eine robuste und kosteneffiziente Lösung für die Vernetzung von Systemkomponenten, während digitale Assistenzsysteme und KI die Installation und den Betrieb weiter verbessern. Durch diese Maßnahmen können Wärmepumpenhersteller den Kostendruck bewältigen und gleichzeitig die Akzeptanz bei Endanwendern steigern. (kr)

* Michael Radau ist Application Manager Building IoT-Devices in der Business Area Device Connectors bei Phoenix Contact in Blomberg.
