Leiterplatten-Design Online-Visualisierung fürs Layout

Der Leiterplattenhersteller Eurocircuits hat mit PCB Visualizer eine Online-Software für die Visualisierung sowie den Design Rule Check (DRC) von Leiterplatten-Layouts entwickelt. Die Lösung zielt darauf ab, Daten- und Kommunikationsprobleme vor der Bestellung zu erkennen und zu lösen.

Anbieter zum Thema

Eurocircuits GmbH

Beta LAYOUT GmbH

Precoplat Präzisions-Leiterplatten-Technik GmbH

Leiterplattendesigner können diese Software zur Überprüfung ihrer Layouts einsetzen. Das alles geschieht vor der Auftragserteilung und ist kostenlos.

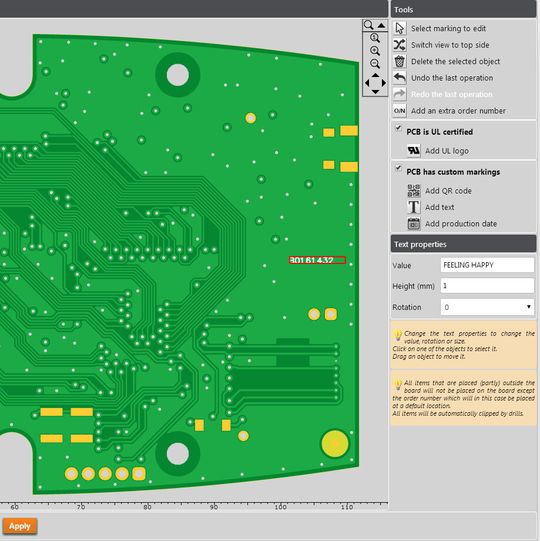

Die Software besteht aus mehreren Modulen. Das erste ist ein Lagenaufbau-Assistent, der die exakte Definition des Leiterplattenaufbaus erlaubt. Ein Lagen-Editor, der es erlaubt, die Lagen-Zuordnung zu verändern, die aus den Daten eingelesen wurde, ist das zweite Element. Das dritte Modul ist ein Klassifizierungsassistent, der die Entwickler bei der Einordnung der richtigen Technologieklasse für ihre Layouts unterstützt. Der Panel-Editor eignet sich zur Ansicht des von Eurocircuits erstellten Kundennutzens oder dazu, den Nutzen nach eigenen Wünschen zu gestalten. Ein weiterer Editor erlaubt es, Markierungen auf der Leiterplatte zu platzieren oder zu ändern.
