Vier Arbiträrgeneratoren (AWGs) der Serie DN2.63x NETBOX bieten Ausgaberaten von bis zu 10 GS/s bei einer Auflösung von 16 Bit. Die Instrumente lassen sich über Ethernet steuern und direkt per PC, Laptop oder dem Firmennetzwerk verbinden.

Die Welt der Hochfrequenz-Signalerzeugung erlebt einen bedeutenden Fortschritt mit den neuen Arbiträrgeneratoren der Serie DN2.63x NETBOX von Spectrum Instrumentation. Die leistungsfähigen AWGs erreichen Ausgaberaten von bis zu 10 GS/s bei einer Auflösung von 16 Bit und decken ein Frequenzspektrum von DC bis 2,5 GHz ab. Die Serie zeichnet sich durch ihre einfache Integration in bestehende Umgebungen aus. Über Standard-Ethernet-Verbindungen lassen sich die Geräte direkt an PCs, Laptops oder ins Firmennetzwerk einbinden, was besonders bei automatisierten und ferngesteuerten Testaufbauten von Vorteil ist. Die hochauflösende 16-Bit-D/A-Technologie garantiert dabei Wellenformen mit exzellenter Signalreinheit und minimiertem Rauschen – essentielle Eigenschaften für anspruchsvolle Stimulus-Response- oder Closed-Loop-Tests.

Single-Ended-Modus und differentieller Modus

Die technische Architektur der Geräte wurde auf Präzision ausgelegt: Jeder Ausgangskanal verfügt über einen dedizierten D/A-Umsetzer und kann flexibel im Single-Ended- oder Differential-Modus betrieben werden. Im Single-Ended-Modus sind Amplituden bis zu ±500 mV an 50 Ohm möglich, während im differentiellen Modus bis zu ±1 V an 100 Ohm erreicht werden. Bei hochohmiger Terminierung verdoppeln sich diese Werte auf bis zu ±2 V, was die Anpassungsfähigkeit an unterschiedliche Testszenarien erhöht.

Mit einem internen Speicher von 2 GSamples, der auf bis zu 8 GSamples erweiterbar ist, können selbst komplexe Signalsequenzen von bis zu 800 ms Länge bei voller Ausgaberate von 10 GS/s ohne Kompromisse generiert werden. Die Geräte unterstützen verschiedene Generierungsmodi wie Single-Shot, Repeated und Multiple Replay, sowie intelligente Triggerfunktionen, die sich flexibel an spezifische Testanforderungen anpassen lassen.

Vergleich der DN2.63x AWG und DN2.33x Digitizer

Eigene Testsequenzen entwickeln

Für die Entwicklung und Programmierung eigener Testsequenzen liefert Spectrum die Software SBench 6 mit, die neben einem integrierten Funktionsgenerator auch mathematische Gleichungen zur Wellenformerstellung unterstützt. Externe Daten von Digitizern, Oszilloskopen oder Simulationstools lassen sich importieren, um reale Signale zu reproduzieren. Die mitgelieferten SDKs für C/C++, Python, MATLAB und LabVIEW ermöglichen die nahtlose Integration in bestehende Softwareumgebungen und Testautomatisierungssysteme.

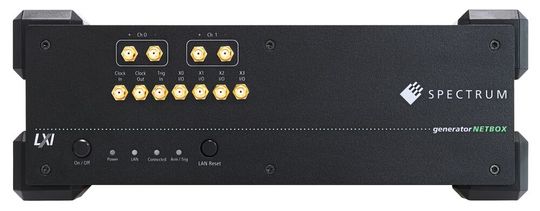

Die durchdachte Hardwarekonzeption zeigt sich auch in den zahlreichen Anschlüssen auf der Frontplatte: Externe Takt- und Triggersignale sowie konfigurierbare Mehrzweck-I/O-Leitungen für Marker-Ausgänge, Statusflags oder synchrone/asynchrone Digitalsignale lassen kaum Wünsche offen. Optional steht zudem ein digitaler Pulsgenerator zur Verfügung, der das Funktionsspektrum weiter erweitert.

Mit einem Gewicht von unter 7 kg und der Möglichkeit zur Rackmontage eignet sich die NETBOX sowohl für den mobilen Einsatz als auch für stationäre Laborumgebungen. Die DN2.63x-Serie stellt das Flaggschiff in der nun 35 Modelle umfassenden sogenannten generatorNETBOX-Produktlinie dar, die Samplingraten von 40 MS/s bis zu den neuen 10 GS/s abdeckt. Wie alle Spectrum-Produkte werden die AWGs mit einer 5-jährigen Gewährleistung sowie kostenfreien Software- und Firmware-Updates über die gesamte Produktlebensdauer geliefert, was langfristige Investitionssicherheit gewährleistet. (heh)
