Modulare Backplanes mit integriertem Daten- und Power-Bus

Vernetzte Automatisierung Modulare Backplanes mit integriertem Daten- und Power-Bus

18.08.2025 Von Kristin Rinortner 2 min Lesedauer

Anbieter zum Thema

Friedrich Lütze GmbH

SPEA GmbH Systeme f. professionelle Elektronik und Automation

Bicker Elektronik GmbH

MTM Power Messtechnik Mellenbach GmbH

Lütze stellt mit LCOS-LUNA eine neue Generation hochkompakter Backplanes vor. Diese ermöglichen die werkzeuglose Direktmontage von Funktionsmodulen wie den LCOS-Stromüberwachungsmodulen des Herstellers und tragen so zu einer erheblichen Zeitersparnis bei der Installation bei.

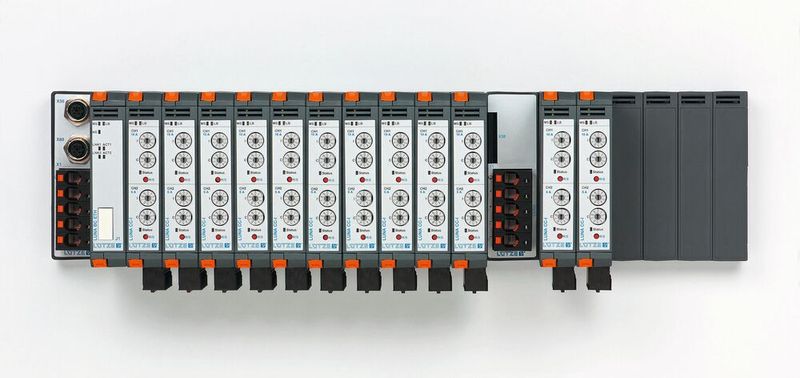

Die modularen LCOS-LUNA Backplanes mit integriertem Daten- und Powerbus ermöglichen eine intelligente Stromüberwachung.(Bild: Lütze) — Die modularen LCOS-LUNA Backplanes mit integriertem Daten- und Powerbus ermöglichen eine intelligente Stromüberwachung.
(Bild: Lütze)

Dank echter Plug-and-Play-Funktionalität sind weder Verschraubungen noch Verdrahtungen oder zusätzliche Brücker erforderlich. Ein Highlight der Backplanes ist der durchgängige Power-Bus, der Einspeiseströme bis 100 A bei Versorgungsspannungen bis zu AC/DC 230 V oder DC 24 V unterstützt.

Der durchgängige Datenbus ermöglicht das problemlose Einbinden in gängige Feldbussysteme wie PROFINET, EtherCAT oder Ethernet/IP – damit ist die Backplane gut geeignet für moderne, vernetzte Automatisierungslösungen. Der Lütze Universal Network Adapter (LUNA) unterstützt eine intelligente Stromüberwachung inklusive Lastmanagement, zustandsorientierter Wartung und Predictive Maintenance.

Damit trägt das System maßgeblich zur Steigerung der Anlagenverfügbarkeit bei. Das bietet einen entscheidenden Vorteil insbesondere in Anwendungen des Maschinen- und Anlagenbaus, der Metallverarbeitung oder der Automobilindustrie.

Das Unternehmen aus Weinstadt bietet die Backplanes der Serie LCOS-LUNA als Einspeise- oder Erweiterungsmodule mit wahlweise sechs oder elf Steckplätzen an. Die LUNA-Einspeisemodule ermöglichen eine zentrale Einspeisung von Feldbus und Spannungsversorgung, wodurch redundante Verkabelung entfällt.

Wenn die vorhandenen sechs oder elf Steckplätze nicht ausreichen, lässt sich das System flexibel über Erweiterungsmodule ausbauen, beispielsweise zur Integration zusätzlicher LCOS-Sicherungsmodule oder für das Einbinden weiterer Systemkomponenten wie die AirBLOWER-Regeleinheit oder LCOS-Ethernet-Switches.

Einspeise- und Erweiterungsmodule mit oder ohne Datenbus

Die Einspeise- und Erweiterungsmodule sind sowohl als aktive Variante mit Datenbus als auch als passive Variante ohne Datenbus verfügbar. Nicht belegte Steckplätze können mit formschlüssigen Abdeckungen versehen werden, um das System vor äußeren Einflüssen zu schützen.

Die flexible Architektur der Backplane ermöglicht optional das Durchschleifen des Datenbusses bei gleichzeitig entkoppelter Spannungszuführung am Einspeise- und Erweiterungsmodul. Dadurch lassen sich Anwendungen umsetzen, bei denen beispielsweise durchgängig PROFINET genutzt wird, jedoch unterschiedliche Spannungsversorgungen erforderlich sind. Das ist zum Beispiel der Fall bei einer AC/DC-Spannungsversorgung von 24 V am Einspeisemodul und 48 V am Erweiterungsmodul.

(ID:50507328)
