Isolierende 400-W-AC/DC-Wandler Mit PFC und EMV-Filter in superflachen Gehäusen

Anbieter zum Thema

ROHM Semiconductor GmbH

Bicker Elektronik GmbH

RECOM Power GmbH

Das Gerät ist fertig entwickelt, doch der Platz und die Entwicklungszeit für die Stromversorgung fehlt? Kein Problem mit den bei HY-LINE Power Components erhältlichen VIA-AC/DC-Wandlern und Filtern: Diese können mit weniger als 10 mm Dicke auch auf Rückwand oder andere Chassisteile montiert werden und sind die perfekte Lösung beispielsweise in LED-Beamern, Telecom-Kleinzellen, Industrie- und Prozesssteuerkonsolen sowie hochwertigen Test- und Messgeräten.

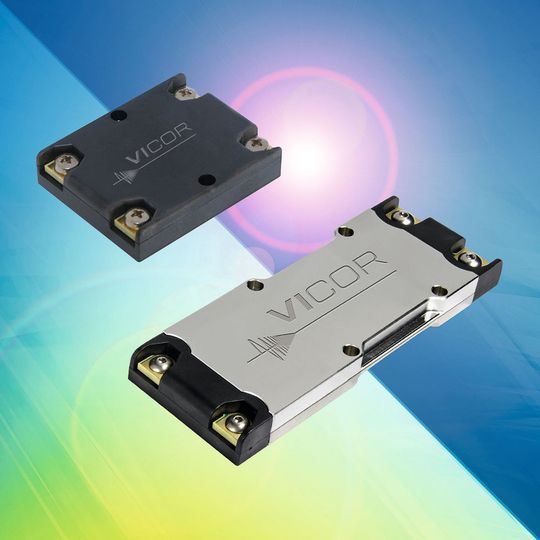

Das VIA PFM, ein isolierender AC/DC-Wandler mit PFC, ist eine sehr kompakte, isolierende AC/DC-Stromversorgungslösung mit weniger als 9,5 mm Dicke.

Das Modul nutzt aktive Power Factor Correction (PFC) und arbeitet über einen weiten Eingangsspannungsbereich von 85 bis 264 V_AC. Es liefert einen geregelten und isolierten 24- oder 48-V-SELV-DC-Ausgang (Safety Extra Low Voltage) zur Bus-Versorgung mit einer Leistung von bis zu 400 W und ist gegen Unterspannung, Überspannung, Überstrom und Kurzschluss geschützt. Gleichrichtung und EMV-Filterung nach EN55022 Klasse B liefert mit dem VIA AIM wahlweise ein zweites Modul oder eine diskrete Lösung. Weitere Betriebsspannungen lassen sich ebenso effizient mit noch kompakteren DC/DC- und POL-Wandlern gewinnen.

Der hohe Wirkungsgrad (92% bei 24 V-Ausgang) des Moduls und das thermisch effektive VIA-Gehäuse erleichtern das Wärmemanagement in der Stromversorgung.

Der Betrieb ist von –40 bis 100 °C möglich. Das beidseitig kühlbare Gehäuse mit den Abmessungen 110,6 oder 124,8 mm x 35,5 mm x 9,3 mm kann sowohl auf Chassis als auch direkt auf eine Platine montiert werden.

(ID:43876935)
