Kondensatoren Low ESR und High Ripple Current

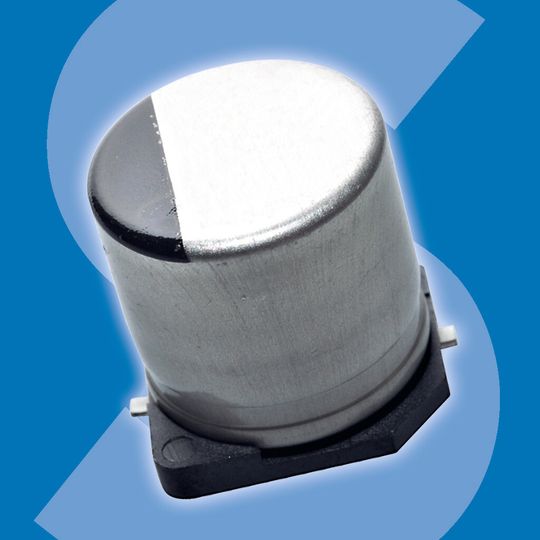

Schukat hat die Hybridkondensatoren der ZA und ZC Serie von Panasonic neu in sein Programm aufgenommen, welche die Vorteile von Polymer- und Aluminium-Elektrolytkondensatoren kombinieren. Im Vergleich zur aktuellen FP Serie erzielen die Hybrid-Alu-Elkos einen deutlich niedrigeren ESR bis auf 20 mΩ (20 °C/100 kHz) und einen mehr als doppelt so hohen Ripple Current bis zu 2500 mA_rms. Zudem bieten sie niedrige Leckströme von 0,01 CV oder 3 µA. Für die ZA-Modelle liegt der Betriebstemperaturbereich zwischen –55 und 105 °C mit einer Lebensdauer von 5000 Stunden bei 105 °C, für die ZC-Typen zwischen –55 und 125 °C mit einer Lebensdauer von 4000 Stunden bei 125 °C. Damit weisen sie eine sehr geringe Änderung der Charakteristik über Temperatur und Frequenz auf. Die SMD-Elkos von Panasonic sind für die gängigsten Werte für Nennspannungen von 25 bis 80 V_DC (ZA-Typen) und 25 bis 63 V_DC (ZC-Typen) ausgelegt. Beide Serien haben eine Toleranz von 20% und eine Kapazität von 10 bis 330 µF. Dank ihrer kompakten Bauform und hohen Zuverlässigkeit eignen sich die Hybridkondensatoren für leistungsfähige Applikationen, u. a. für DC/DC-Wandler (Glättungskreis), Schaltnetzteile, Automotive-Anwendungen sowie Stromzähler. Die Hybrid SMD-Kondensatoren der Reihen ZA und ZC sind in gegurteter Aufmachung auch in Kleinmengen ab Lager erhältlich.
