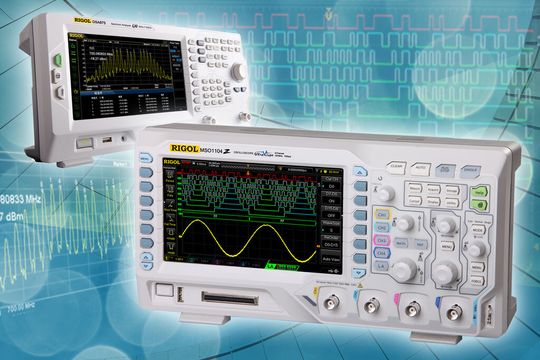

Für das Embedded-Umfeld präsentiert Rigol Lösungen aus den Bereichen Oszilloskope, Analysatoren und Testsoftware. Ein wichtiges Kritierium bei Rigol ist der Preis. So pärsentiert das Unternehmen zwei Modelle aus der HF-Spektrum-Analysatoren-Serie DSA800 sowie die Mixed-Signal-Oszilloskope (MSO) und eine PC-Software zum Testen von Leistungsparametern, beispielsweise von Schaltnetzteilen.

Die Modelle DSA832 und DSA875 erweitern die Familie der Spektrum-Analysatoren in den Frequenzbereich bis 3,2 und 7,5 GHz. Ein niedriges SSB-Phasenrauschen mit -98 dBc/Hz bei 10 kHz Offset ermöglicht es, Signale im Umfeld von Modulationssignalen und dem umgebenden Rauschen zu analysieren. Die Bandbreite der Instrumente ermöglicht es, die 3. Oberwelle bei kritischen 2,4-GHz-Anwendungen zu untersuchen.

Die kleinste Auflösebandbreite (Resolution Bandwidth RBW) liegt bei 10 Hz, wodurch auch leistungsarme HF-Signale präzise dargestellt werden können. Mit der Option DSA800-EMI stehen die EMI-Filter (6 dB) und der Quasi-Peak-Detektor für das gesamte Spektrum der Störfestigkeitsmessungen zur Verfügung. Außerdem sind für die Modelle viele weitere Funktionen und Optionen erhältlich, wozu auch ein Tracking-Generator zählt. Mit diesen herausragenden Spezifikationen hilft die neue Spektrum-Analysator-Serie DSA800, Fehler schnell und einfach zu erkennen und zu analysieren sowie Design-Änderungen schnellstens umzusetzen.

Schwerpunkt auf den Software-Tools

Neben Standard-Oszilloskopen sind Mixed-Signal-Oszilloskope der Familien MSO1000Z mit 70 und 100 MHz Bandbreite und MSO2000A mit bis zu 300 MHz Bandbreite verfügbar. Sie zeichnen sich durch die Ultra-Vision-Technik aus der DS6000-Serie beim analogen Front-End aus. Alle Oszilloskope bieten verschiedene Trigger-Funktionen, erweiterte hardwarebasierte Echtzeit-Signal-Aufzeichnung sowie Wiedergabe-, Such- und Analyse-Funktionen. Ein mehrsprachiges User-Interface rundet das Gerät ab.

Große Messtechnik-Umfrage

Rigol-Geräte finden sich im Labor wieder

Die Ultra-Power-Analyzer-Software ist für Standard-Leistungs-Messungen an Schaltnetzteilen geeignet. Diese PC-Software bildet zusammen mit Oszilloskopen der Serien DS/MSO2000A, DS4000 und DS6000 ein kompaktes Messsystem für entwicklungsbegleitende Messungen der Leistungsparameter von Schaltnetzteilen.

Diese müssen gemäß dem Standard IEC61000-3-2 getestet werden und den darin spezifizierten Grenzwerten genügen. Des Weiteren wird das Angebot an Software-Tools der Ultra-Serie erweitert, um dem Anwender einen leichteren Einstieg bei der Verwendung bzw. dem Anschluss eines PCs zu ermöglichen. Die Produkte wie Ultra-Scope für die Oszilloskop-Familien und Ultra-Station für Arbiträre Funktionsgeneratoren stehen dem Anwender bereits als kostenloser Download zur Verfügung.

Vervollständigt wird das Angebot durch die lizensierten und kostenpflichtigen Softwarepakete Ultra-Spectrum für die Spektrum-Analysatoren der DAS-Serie, Ultra-IQ-Modulation für die RF-Signalgeneratoren der DSG3000 Serie, Ultra-View für die DMM-Serie DM3058 und Ultra-Acquire-Pro für das Datenerfassungssystem M300.
