Embedded-Kondensatoren Laser-Trimmen von Kupferbahnen auf Leiterplatten

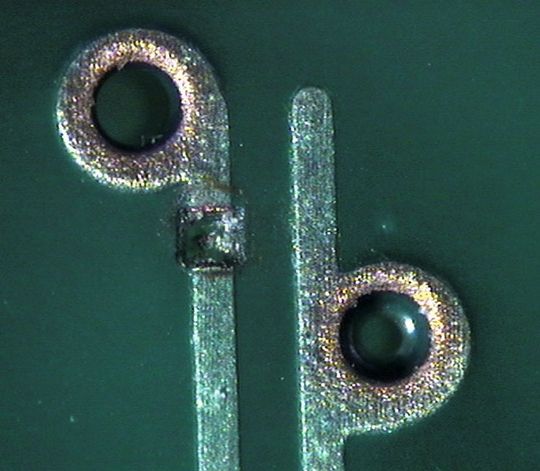

Der Berliner Anlagenhersteller BAUER+MÜCK hat eine Prozess zum exakten Laser-Trimmen von Onboard- oder Embedded-Kondensatoren entwickelt. Mit dem Laser werden Kupfer-Leiterbahnen bearbeitet, die in der Leiterplatte eine Kondensatorbrücke bilden und nur ein Zehntel des üblichen Platzbedarfs auf der Leiterplatte benötigen.

Anbieter zum Thema

CTX Thermal Solutions GmbH

Eurocircuits GmbH

Shanghai Yongming Electronic Co., Ltd.

Bauer + Mück GmbH

„Das Laser-Trimmen von Onboard-Kondensatoren ist weltweit einzigartig“, betont Geschäftsführer Matthäus Bauer von der BAUER+MÜCK GmbH. Das High-Tech-Unternehmen aus Berlin wendet nach mehrjähriger Entwicklungsarbeit ein neues Verfahren zum Erzeugen präziser Kondensatoren in Leiterplatten an. „Damit hat das kostspielige und zeitintensive Aufbringen laser-getrimmter Kondensatoren und Widerstände auf hochwertige Leiterplatten erheblich an Bedeutung verloren“, versichert Bauer.

Das Verfahren von BAUER+MÜCK biete Sparpotential in jeder Hinsicht. Denn zusätzliche Komponenten fallen komplett weg. Beim Laser-Trimmen der Onboard-Kondensatoren werden die Kupferbahnen in den Leiterplatten getrimmt. „Ein unglaublicher Vorteil zu herkömmlichen Technologien“, sagt Bauer.

„Das Laser-Trimmen war bislang teuer, zeitaufwändig und materialintensiv, weil zusätzliche trimmbare Bauelemente verwendet werden mussten. Laser-Trimmen wird eingesetzt, um Geschwindigkeit und Effizienz analoger Schaltungen zu optimieren. Dafür verändert man mit einem Laserschnitt, also durch das Trimmen per Laser, die Eigenschaften von Widerständen und Kondensatoren. Diese werden vorab in Dick- oder Dünnschichttechnik direkt auf die Leiterplatte aufgebracht oder als SMD-Bauteile aufgelötet und oft erst dann in der Gesamtschaltung getrimmt.

Onboard-Kondensator benötigt nur ein Zehntel des üblichen Platzbedarfs

Beim Laser-Trimmen von Onboard-Kondensatoren stellt sich dieser Vorgang deutlich effizienter dar, denn das Bestücken der Leiterplatten mit zusätzlichen Bauelementen entfällt. Statt dessen bearbeitet man mit einem Laser die Kupferbahnen in den Leiterplatten so, dass sie die Aufgaben von Kondensatoren übernehmen können. „Im Ergebnis entstehen erstmals Leiterplatten, die den Vorstellungen der Industrie von zeitgemäßer Raumökonomie entsprechen. Sie benötigen nur noch ein Zehntel des Platzbedarfs von Leiterplatten, die mit getrimmten Bauteilen bestückt sind“, so der Geschäftsführer.

Stückpreis des Ausgangsproduktes sinkt um bis zu 80%

Auch das Ausgangsmaterial biete bei der von BAUER+MÜCK entwickelten Technologie deutlich mehr Spielraum. Für das Laser-Trimmen von Onboard-Kondensatoren können Leiterplatten aus unterschiedlichen Materialien und unabhängig von Größe und Form bearbeitet werden. Kosten für zusätzliche Bauelemente und Arbeitszeit für die Bestückung spart man bei dieser Technologie ein. Der Stückpreis des Ausgangsprodukts verringert sich so um bis zu 80%.

Neben hoher Flexibilität und Präzision sorgt das Laser-Trimmen zusätzlich für enorme Bearbeitungsgeschwindigkeiten. In kurzer Zeit können bei effizientem Materialeinsatz viele Leiterplatten bearbeitet werden. „Damit ist unsere Technologie auch ein Schongang für die Umwelt“, meint Bauer.

Die 1994 gegründete BAUER+MÜCK GmbH ist auf Laser-, Bildverarbeitungs- und Anlagensteuerungstechnik sowie auf Industrieanlagenbau spezialisiert. Alleinstellung am Weltmarkt erlangte das Unternehmen mit dem Laser-Trimmen von Onboard-Kondensatoren.
