Motorensteuerung Kleiner und preiswerter Schrittmotortreiber von Trinamic

MEV Elektronik nimmt die Bausteine TMC2100 und TMC2130 in sein Sortinemt auf. Die Schrittmotor-Controller-Treiber versprechen höchste Laufruhe und flüsterleisen Betrieb auch bei Low-Cost-Anwendungen.

Anbieter zum Thema

FAULHABER Antriebssysteme

RECOM Power GmbH

Negal Engineering AG

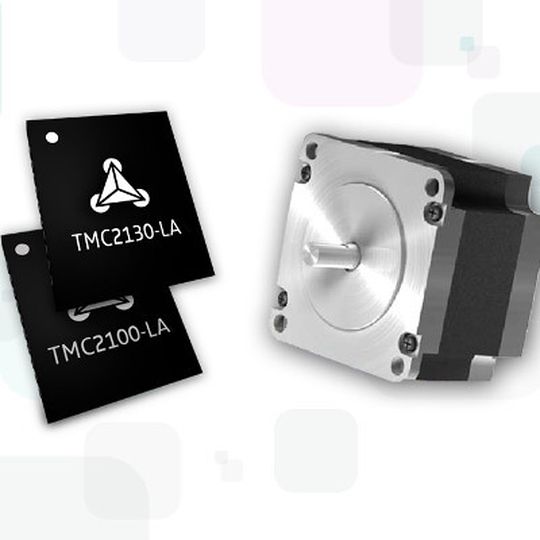

Wo bisher mit Voll,- Halb- oder Minischritt-Auflösungen gearbeitet wurde, hält mit den Schrittmotortreiber-ICs TMC2100 und TMC2130 auch höchste Laufruhe und flüsterleiser Betrieb Einzug. Dafür sorgen patentierte Strom- und Spannungs-Regler-Modi. Ein Schrittfrequenz-Multiplikator erlaubt trotz niedriger Eingangsfrequenzen eine Auflösung von 256 Mikroschritten. Durch den weiten Motorspannungsbereich können die Treiber in 5 V-, 12 V-, 24 V- und bis zu 46 V-Anwendungen eingesetzt werden. Der interne Leistungsteil kann Schrittmotoren mit bis zu 1,2 A (rms) dauerhaft treiben.

Der TMC2100 wird über Pins konfiguriert, während der TMC2130 über eine SPI-Schnittstelle verfügt. Darüber hinaus sind eine Reihe weiter Funktionalitäten möglich: Eine ganz neue Betriebsart erlaubt es, die Motorgeschwindigkeit automatisch an die Last anzupassen, um so Schrittverluste bei Überlast zu vermeiden. Eine sensorlose Last-Erkennung, eine lastabhängige Stromregelung sowie umfangreiche Schutz- und Diagnosemöglichkeiten runden den Funktionsumfang ab (TMC2130).

Mit einer Größe von nur 5 x 6 mm empfehlen sich die Treiber der TMC21xx-Familie für kostenoptimierte Lösungen aus vielen Bereichen der Industrie wie z. B. Textil-Maschinen, Drucker, Kartenleser, Ventile, Pumpen, Verkaufsautomaten, Büro- und Bank-Automation, 3D-Drucker, Labor-Automation, Medizingeräte, u.v.m.

Mehr Informationen finden Sie auf der Webseite des Distributors: www.mev-elektronik.com.

(ID:43578649)
