Software-Option für Oszilloskope Keysight entwickelt Lösung im Kampf gegen das Übersprechen

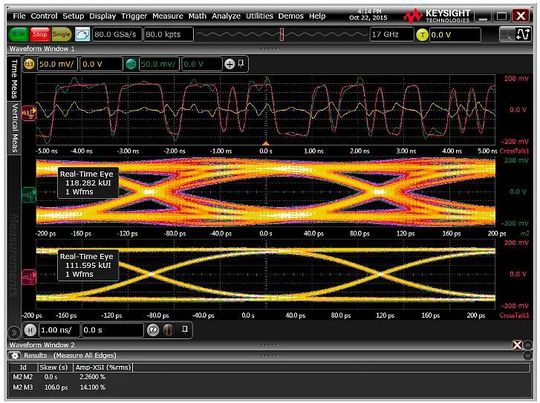

Mit einer Software-basierten Applikation will Keysight Entwickler dabei unterstützen, Quellen von Übersprechen zu identifizieren. Die Software rechnet das Übersprechen aus dem betroffenen Signal heraus.

Anbieter zum Thema

Keysight Technologies Deutschland GmbH

MicroConsult Academy GmbH

dataTec AG

Das Übersprechen ist in der Messtechnik ein bekanntes Phänomen. Um solch ein Verhalten zu analysieren, hat Keysight die Software N8833A/N8833B für seine Oszilloskope entwickelt. Die Applikation erkennt nicht nur das Übersprechen und quantifiziert es. Es ist auch in der Lage herauszufinden, welches die dominanten Quellen des Übersprechens sind. Die Softwarelösung filtert das Übersprechen aus dem Signal heraus und der Anwender erhält das ursprüngliche Signal für seine weitere messtechnische Auswertung.

Verschiedene Störquellen untersuchen

Die Resultate lassen sich auch mit Messergebnissen von anderen Oszilloskop-basierten Analysetools, beispielsweise Echtzeit-Augendiagrammen oder Jitter-Analysen, vergleichen. Dadurch lässt sich abschätzen, inwieweit sich das Übersprechen durch Bekämpfen der verschiedenen Störquellen verringern lässt.

Außerdem gibt die Analyse-Applikation Aufschluss über wichtige Eigenschaften eines Designs. So lässt sich ermitteln, wie viel Design-Spielraum man hinzugewinnen würde, wenn es kein Übersprechen gäbe. Oder ob ein außerhalb der Design-Spezifikation liegendes Signal ohne Übersprechen der Spezifikation genügen würde. Damit kann der Entwickler eine Entscheidung treffen, ob weitere Maßnahmen notwendig sind, das Übersprechen zu eliminieren.

Zunehmende Bandbreiten und höhere Datenraten

Gerade der zunehmende Bandbreitenbedarf bei Kommunikationssystemen hat zu immer höheren Datenraten geführt. Noch dazu werden diese Daten seriell über mehrspurige Busse übertragen, deren Spuren zwangsläufig eng nebeneinander herlaufen. Die Kombination aus höheren Datenraten und geringen Leitungsabständen führt zu stärkerem Übersprechen. Auch Stromversorgungen können zu Interferenzen in Form von Rauschen und Jitter auf Daten-leitungen führen, andererseits aber auch selbst anfällig für datenabhängiges Rauschen sein.

Die Analyse-Applikation kann bis zu vier Signale (übersprechende oder von Übersprechen betroffene) gleichzeitig analysieren. Es werden keine zusätzlichen Simulationseingänge oder Dateien benötigt. Zudem lassen sich verschiedene Arten des Übersprechens analysieren. Dazu gehören Übersprechen am nahen Ende der Leitung (NEXT, Near-End Crosstalk), Übersprechen am fernen Ende der Leitung (FEXT, Far-End Crosstalk), Übersprechen aus Stromversorgungen in Form von Jitter (PSIJ, Power Supply Induced Jitter), spannungsabhängiges Amplitudenrauschen und simultanes Schaltrauschen.

Das Signal, aus dem das Übersprechen herausgerechnet wurde, kann anschließend mit Hilfe von Oszilloskop-Tools analysiert werden. Hierfür kommen die folgenden Applikationen in Frage: SDA Augendiagramm-Analyse E2688A, EZJIT Plus Jitter-Analyse N5400A, InfiniiSim De-embedding-Tool N5465A und Serial Data Equalization Software N5461A.
