High-End-Oszilloskope: Bandbreiten von 13 bis 110 GHz

15.10.2018 Dipl.-Ing. (FH) Hendrik Härter

Anbieter zum Thema

dataTec AG

TRACO ELECTRONIC GMBH

Bicker Elektronik GmbH

RECOM Power GmbH

Mit einer analogen Bandbreite von bis zu 110 GHz bietet Keysight seine UXR-Oszilloskope an. Alle Kanäle sind mit einem A/D-Wandler mit einer Auflösung von 10 Bit ausgestattet.

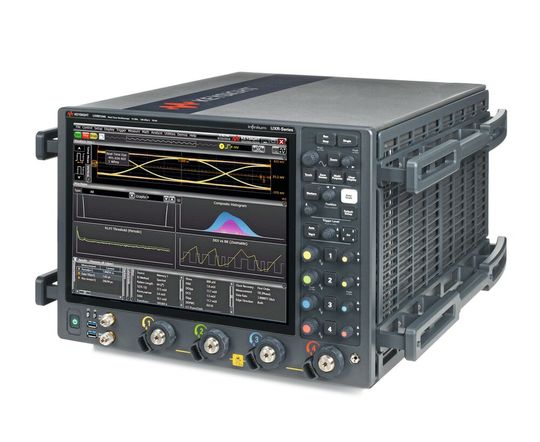

Keysight bietet seine Oszilloskop-Familie UXR mit einer analogen Bandbreite von bis zu 110 GHz an.(Bild: Keysight) — Keysight bietet seine Oszilloskop-Familie UXR mit einer analogen Bandbreite von bis zu 110 GHz an.
(Bild: Keysight)

Die UXR-Oszilloskope von Keysight (Vertrieb: dataTec) sind mit Bandbreiten von 13, 16, 20, 25 und 33 GHz als 4-Kanalversionen, ausgerüstet mit 3,5 mm-Eingängen, mit einer Abtastrate von 128 GS/s und Geräte mit 40, 50, 59 und 70 GHz als Zwei- oder Vier-Kanalversionen, ausgerüstet mit 1,85 mm Eingängen und mit einer Abtastrate von 256 GS/s verfügbar.

Alle Geräte haben die Gemeinsamkeit, dass sie durch die Indium-Phosphid-Technik ein sehr geringes Rauschen und einen geringen Eigenjitter aufweisen. Als Eckdaten für das Rauschen sei hier genannt: 150 μV_rms bei 32 mV (full scale) mit einer Bandbreite von 13 GHz, 500 μV_rms bei 70 GHz und 860 μV_rms bei 110 GHz. Für den Eigenjitter werden 20 fs angegeben. Alle Oszilloskope bieten 200 Mpts/Kanal, die bis 2 Gpts/Kanal erweitert werden können. Jeder Kanal verfügt über einen A/D-Wandler mit 10 Bit.
