Bauteileauswahl Für jede Schaltung das optimale Relais

Relais spielen in vielen elektrischen und elektronischen Schaltungen eine wichtige Rolle. Doch welches Relais eignet sich wofür am besten? Der folgende Artikel gibt einen Überblick über die wichtigsten Relais-Bauformen und deren Eigenschaften und führt einige Beispiele jeweils geeigneter Typen auf.

Anbieter zum Thema

FAULHABER Antriebssysteme

MES Electronic Connect GmbH & Co. KG

IBR Leiterplatten GmbH & Co. KG

Rutronik Elektronische Bauelemente GmbH

Ob in der Waschmaschine oder im Handy, ob im Toaster oder im Skilift: Elektrische Geräte sind darauf angewiesen, dass Schaltaufgaben zuverlässig durchgeführt werden. Hierfür sorgen elektromechanische oder halbleiterbasierte Relais.

Die unterschiedlichen Einsatzgebiete führen zu einer entsprechenden Diversifikation der Bauteile – viele Arten sind auf dem Markt verfügbar, und die Orientierung wird dadurch erschwert, dass es keine einheitlichen Typenbezeichnungen gibt. Alles in allem ist es unmöglich, die Frage nach dem richtigen Relais pauschal zu beantworten. Dennoch gibt es einige grundsätzliche Überlegungen bei der Wahl des richtigen Relais.

Printrelais werden direkt auf der Leiterplatte verlötet. Ihr Einsatzgebiet ist zum Großteil die weiße Ware: Ob Toaster, Kühlschrank oder Waschmaschine, ein Printrelais stellt meist die beste Wahl dar. Zu beachten sind die teilweise hohen Temperaturanforderungen in elektrischen Küchengeräten. Eine Lösung bietet beispielsweise das Hochtemperatur-Relais G2RL-1A-E-CV von Omron.

Neben den Printrelais gibt es auch Steckrelais, die mittels eines Sockels auf der Platine befestigt werden und daher im Falle eines Defekts leichter auszutauschen sind. So bietet etwa die Firma Finder Komplettbausteine, die die Montage erheblich vereinfachen. Allerdings gebietet der erhöhte Platzanspruch dem Einsatz eines Steckrelais oftmals Einhalt.

Geringe Ansteuerleistung: das Halbleiter-Relais

Solid-State-Relais (Halbleiter-Relais) kommen ohne bewegte Teile aus, sind äußerst robust und eignen sich dadurch vor allem für langlebige Anwendungen. Sie sind klein dimensioniert, benötigen nur geringe Ansteuerleistung und kurze Ansprechzeiten. Ein weiterer Vorteil: Sie verursachen fast keine Schaltgeräusche. Davon profitieren besonders Hersteller aus der Kommunikationstechnik, der industriellen Automatisierung, der Computertechnik und des Transportwesens. Solid-State-Relais nutzen meist die Surface-Mount-Technologie (SMT), gleichbedeutend mit geringeren Bestückungskosten und einfacher Leiterplattenmontage.

Hersteller aus der Medizin- und Messtechnik sowie der drahtlosen Kommunikation greifen vorwiegend auf Signal- oder Telekomrelais zurück. Diese warten mit einer hohen Isolation, geringer Einfügedämpfung, sehr kleinen Baugrößen und günstigen Herstellungskosten auf. Zudem sind minimale Baugrößen möglich, wodurch sich der Gesamtumfang des Gerätes reduzieren lässt.

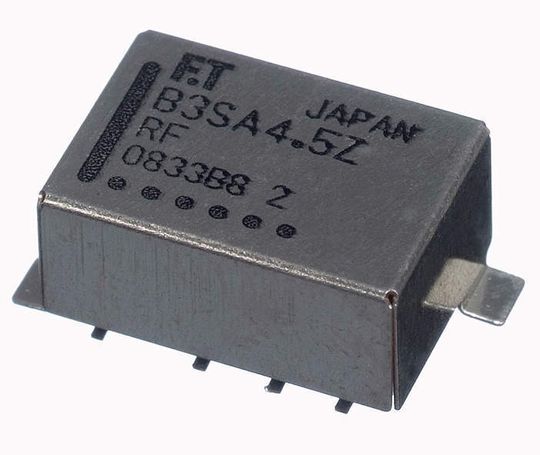

Derzeit eines der kleinsten Halbleiter-Relais auf dem Markt ist das FTR-B3-RF von Fujitsu (Bild 1). Es eignet sich gut für niedrige Signalschaltungen im Mess- und Medizinbereich. Eine einer lange Lebensdauer hat das 2SMES-01-Relais von Omron. Daher ist es vor allem für automatische Testeinrichtungen empfehlenswert.
