Röntgenprüfung Fehler in Bauteilen lückenlos detektieren

Viele Lötstellen auf einer Leiterplatte sind unterhalb der Bauteile angebracht, eine optische Inspektion ist somit ausgeschlossen. Zur lückenlosen Überprüfung der Bauteile setzt bebro electronic nun ein Röntgen-Detektionsgerät ein.

Anbieter zum Thema

Beta LAYOUT GmbH

IBR Leiterplatten GmbH & Co. KG

Eurocircuits GmbH

Innovative Maschinen und komplexe Geräte in der Medizin oder bei der Automatisierungs- und Antriebstechnik sind kostspielige Investitionen in Millionenhöhe. Sie obliegen zudem hohen Anforderungen an Sicherheit und garantierter Funktionsfähigkeit.

„Wer als EMS-Dienstleister die Funktionssicherheit und Zuverlässigkeit einer Baugruppe in dem geforderten Maße sicherstellen will, muss die eigene Prozessführung im Griff haben, sicher und lückenlos überwacht“, erklärt Peter Sommer, Leiter des Technischen Vertriebs bei bebro electronic.

Eine Vielzahl von Lötstellen auf der Leiterplatte sind jedoch unterhalb der Bauteile angebracht. Eine optische Inspektion ist hier ausgeschlossen. Sommer sieht die Lösung in Röntgengeräten, die auch Festkörper durchdringen und so eine zweifelsfreie Prozess- und Qualitätsbewertung ermöglichen.

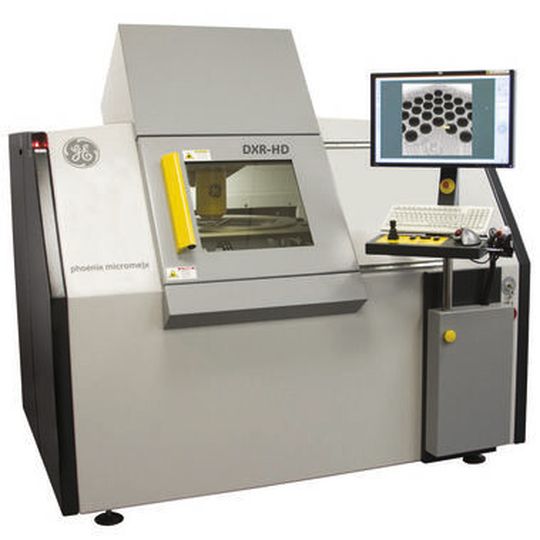

Röntgen-Detektionsgeräte, wie das von bebro nun in Dienste gestellte „phoenix micromex“, sind mit einer hochauflösenden mikrofokussierten Röntgenröhre ausgestattet. So werden Unregelmäßigkeiten im Detail erkennbar, die nicht größer als einen halben Mikrometer sind, in digitaler Bildverarbeitung festgehalten.

„Auch herstellungsbedingte Fehler bei den Bauteilen und Leiterplatten bilden ein nicht unerhebliches Gefahrenpotenzial, das wir mit unserem Rundum-Service für die bestätigte Fehlerfreiheit abzudecken haben“, sagt Peter Sommer. Dank der hohen Positioniergenauigkeit des Gerätes lassen sich selbst bei Schrägdurchstrahlung und Drehung der Prüfobjekte hochauflösende 3-D-Bilder erzeugen. Auf diese Weise sollen künftig bei Bebro alle möglichen Fehler zerstörungsfrei im Inneren von Leiterplatten auf gedeckt werden.
