Wirkungsgrad verbessert Fast-Recovery-Dioden der 4. Generation

Quelle: PM

Anbieter zum Thema

ROHM Semiconductor GmbH
MTM Power Messtechnik Mellenbach GmbH
Shanghai Yongming Electronic Co., Ltd.

Die RFL/RFS-Serie verbessert den Wirkungsgrad der Stromversorgung und reduziert das Rauschen in Klimaanlagen und EV-Ladestationen.

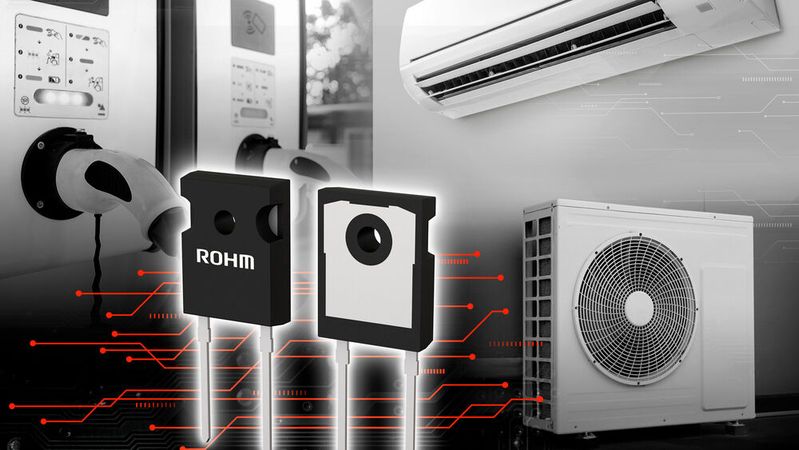

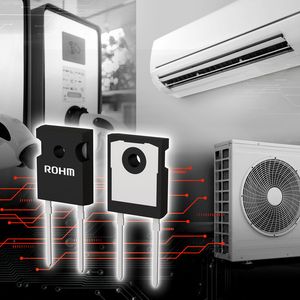

Fast-Recovery-Dioden der 4. Generation(Bild: ROHM)
Fast-Recovery-Dioden der 4. Generation
(Bild: ROHM)

ROHM kündigt mit der RFL/RFS-Serie die 4. Generation seiner 650-V-Fast-Recovery-Dioden (FRDs) an. Die neuen Bauelemente zeichnen sich durch eine Vorwärtsspannung (VF) von 1,5 V und 2,3 V, eine Sperrverzögerungszeit (trr) von beispielsweise 55 ns bzw. 35 ns sowie ein niedriges Rauschverhalten aus. Sie eignen sich für Industrie- und Endverbrauchergeräte, die große Mengen an Strom benötigen, zum Beispiel Klimaanlagen und Ladestationen für Elektrofahrzeuge.

Um den Anstieg des weltweiten Strombedarfs zu bewältigen, muss die Elektrizität effektiv genutzt werden. Das gilt insbesondere für Haushaltsgeräte und Industrieanlagen mit hohem Energieverbrauch. Sie erfordern nicht nur einen hohen elektrischen Wirkungsgrad, sondern auch effektive Rauschunterdrückungsmaßnahmen. ROHM hat Dioden entwickelt, die eine niedrige Vorwärtsspannung für einen effizienteren Betrieb mit einer schnellen trr-Charakeristik kombinieren sollen, und so weniger Verluste und niedriges Rauschen beim Ausschalten bieten.

Bildergalerie
Bildergalerie mit 9 Bildern

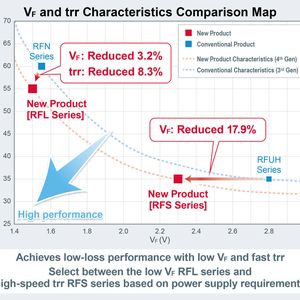

Durch die Optimierung der Bauelementestruktur und der Materialien soll die RFL/RFS-Serie ein ideales Verhältnis zwischen Vorwärtsspannung und Sperrverzögerungszeit erreichen. Das sind wichtige Eigenschaften für FRDs, die jedoch in einem Abhängigkeitsverhältnis stehen. Die RFL-Serie reduziert die Vorwärtsspannung um ca. 3,2 Prozent und die Sperrverzögerungszeit um ca. 8,3 Prozent im Vergleich zur herkömmlichen RFN-Serie. Die RFS-Serie reduziert die Vorwärtsspannung um ca. 17,9 Prozent gegenüber der gängigen RFUH-Serie.

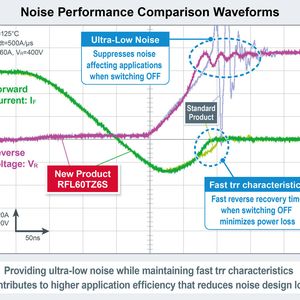

Beide Produkte verbessern den Wirkungsgrad der Stromversorgung, da sie auf die Anforderungen der Schaltung abgestimmt sind. Darüber hinaus wird bei den Dioden eine rauscharme Recovery-Charakteristik erreicht. Sie trägt dazu bei, sowohl den Arbeitsaufwand bei der Schaltungsentwicklung als auch die Anzahl der Komponenten für Rauschunterdrückungsmaßnahmen zu verringern.

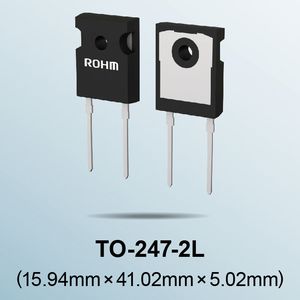

ROHM möchte die Gehäusepalette der RFL/RFS-Serie weiter ausbauen, um die Automobilbranche zu unterstützen und gleichzeitig die Anwendungsmöglichkeiten durch die Reduzierung des Stromverbrauchs zu erweitern.

RFL-Serie (Modelle mit niedriger Vorwärtsspannung VF)

RFS-Serie (Modelle mit extrem schneller Sperrverzögerungszeit trr)

  • Schaltungen zur Leistungsfaktorkorrektur in Klimaanlagen, Waschmaschinen, Kühlschränken usw.
  • Sekundäre Gleichrichterschaltungen in Ladestationen für Elektrofahrzeuge und dergleichen
  • Wechselrichterschaltungen in Robotern für Werkzeugmaschinen, Kompressoren etc.
  • Stromversorgungen für Server, Basisstationen und vieles mehr
