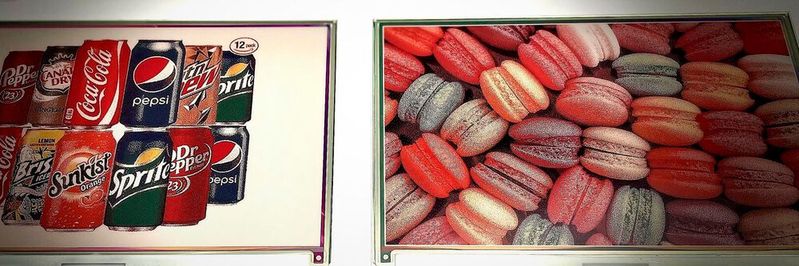

Mit der Advanced-Color-ePaper- (ACeP-)Technik kann ein E-Paper-Display die elektronische Tinte an jedem Pixel in voller Farbe erzeugen. Holitech hat auf Basis dieser Technik jetzt ein E-Paper mit 7,3 Zoll auf den Markt gebracht.

Die aktuellen farbigen E-Paper-Displays von Holitech basieren auf dem Advanced Color ePaper (ACeP). Dabei handelt es sich um ein hochwertiges, reflektierendes Vollfarbdisplay. Es kann die elektronische Tinte an jedem Pixel in voller Farbe erzeugen, ohne dass ein Farbfilter erforderlich ist. Alle Farbpigmente befinden sich in jedem einzelnen Bildelement und damit in jedem Pixel. Bei einem CFA (Color Filter Array) liegen im Gegensatz dazu die Farben der einzelnen Pixel nebeneinander.

Dank des Vorteils bei einem ACeP wird die Lichtabschwächung beseitigt, die im Vergleich dazu bei einem CFA sehr groß sein kann. Die ACeP-Technologie behält die Vorteile des normalen E-Papers bei. Dazu gehört unter anderem der geringe Stromverbrauch und die papierähnliche Lesbarkeit bei allen Lichtverhältnissen und Betrachtungswinkeln.

Mikrokapseln enthalten die verschiedenen Farben

Im Display befindet sich eine Schicht mit transparenter, elektrophoretischer Flüssigkeit. Darin enthalten sind Mikrokapseln oder Mikrobecher. Jeder Mikrobecher enthält weiße Teilchen mit negativer Ladung, gelbe Teilchen mit negativer Ladung, magentafarbene Teilchen mit positiver Ladung und cyanfarbene Teilchen mit positiver Ladung.

Werden unterschiedliche Spannungen angelegt, wandern die verschiedenen Farben in die obere Schicht und werden für den Betrachter sichtbar. Gleichzeitig können die verschiedenen Teilchen nach dem Mischen unterschiedliche Farben darstellen und so eine vollständige Farbskala mit den Primärfarben Cyan, Magenta und Gelb plus Weiß sowie den Sekundärfarben Rot, Grün und Blau plus Schwarz anzeigen. Diese wiederum können durch Mischen ein Spektrum von 32K Farben erzeugen. Die Displays sind mit handelsüblichen TFT-Backplanes kompatibel.

Aktive Fläche von 7,3 Zoll und serielle Schnittstelle

Das Modell E073A01 von Holitech basiert auf der Basis der oben beschriebenen ACeP-Technologie und ist ein reflektives elektrophoretisches Anzeigemodul auf einem Aktivmatrix-TFT-Substrat. Die Diagonale der aktiven Fläche beträgt 7,3 Zoll und hat eine Auflösung von 800 x 480 Pixel. Zu den Schaltkreisen des Panels gehören ein integrierter Gate- und Source-Treiber, ein Timing-Controller, ein Oszillator, ein DC-DC-Boost-Schaltkreis, ein Speicher für den Bildpuffer und die Lookup-Tabellen sowie zusätzliche Schaltkreise zur Steuerung der VCOM- und BORDER-Einstellungen.

Das vorgestellte E-Paper-Display zeichnet sich sowohl durch hohen Kontrast, hohe Reflektanz sowie einen sehr weiten Betrachtungswinkel aus. Zudem arbeitet das Display im rein reflektiven Modus. Der Bereich für die Betriebstemperatur erstreckt sich aktuell von 15 bis 35 °C. Weitere Merkmale sind eine hartbeschichtete, entspiegelte Displayoberfläche und ein Ultra-Low-Current-Tiefschlafmodus.

Eine serielle Peripherieschnittstelle ist verfügbar. On-Chip befindet sich ein Oszillator, ein Booster sowie die Reglersteuerung, um eine VCOM-, Gate- und Source-Treiberspannung zu erzeugen. Der externe Temperatursensor lässt sich über die I²C-Signal-Master-Schnittstelle auslesen.
