Weg- und Abstandssensoren Drei verschleißfrei arbeitende Sensorsysteme zur linearen Wegerfassung

Den besten Sensor gibt es nicht, wohl aber eine sorgfältig ausgewählte Sensorlösung mit der bestmöglichen Technik. Dazu ist das Angebot der Sensorhersteller reichhaltig. Welche Kriterien bei der Auswahl von Sensoren eine wichtige oder gar die entscheidende Rolle spielen, hängt ganz von der geplanten Aufgabe ab. Dieser Beitrag stellt drei Systeme zur linearen Wegerfassung vor.

Anbieter zum Thema

Micro-Epsilon Messtechnik GmbH & Co. KG

EBV Elektronik GmbH & Co. KG

ROHM Semiconductor GmbH

Balluff GmbH

Die Sensorik entscheidet in hohem Maße über das Gelingen einer Automation. Das gilt sowohl in der Fabrik- als auch in der Prozessautomatisierung. Darum sind Neu- und Weiterentwicklungen nirgendwo sonst so zahlreich wie in dieser Branche. Das hat dazu beigetragen, dass Maschinen schneller, zuverlässiger, flexibler und gleichzeitig auch sicherer geworden sind.

Müssen Positionen gemessen, geregelt oder Schaltpunkte flexibel gesetzt werden, sind absolut messende Wegerfassungssysteme der richtige Lösungsansatz. Dabei zeigt der Trend eindeutig in Richtung berührungslose Messung und damit hin zu verschleißfrei arbeitenden Sensoren mit analoger Schnittstelle. Nachfolgendend werden drei Systeme zur linearen Wegerfassung anhand von Lösungen an Beispiel des Sensorspezialisten Balluff beschrieben.

Sensorsystem 1: Induktive analoge Abstandssensoren

Induktive analoge Abstandssensoren der Bauform BAW gehören zur großen Familie der induktiven Näherungsschalter. Sie vereinen alle Vorteile aller moderner Wirbelstromsensoren. Sie erfassen berührungslos und damit verschleißfrei den Abstand zu einem beliebigen Metallobjekt über einen großen linearen Arbeitsbereich. Dabei sind sie auch noch sehr zuverlässig, robust und verschmutzungsunempfindlich.

Funktionsprinzip induktiver analoger Abstandssensoren

Das Sensorprinzip induktiver Näherungsschalter beruht auf der Wechselwirkung metallischer Leiter mit einem elektromagnetischen Wechselfeld. Aufgebaut ist das Sensorelement eines induktiven Sensors aus einer Spule und einem Ferritkern. Ein LC-Oszillator erzeugt ein hochfrequentes elektromagnetisches Wechselfeld. Dieses wird durch den Ferritkern gebündelt und tritt an der aktiven Fläche des Sensors aus. Gelangt nun ein metallisches Objekt, ein so genanntes Target, in das aktive Feld, werden dort Wirbelströme induziert, die dem LC-Schwingkreis Energie entziehen. Diese Änderung der Schwingungsamplitude wird im Sensor ausgewertet.

Das Spektrum der Anwendungen wächst stetig

Auch wenn analoge induktive Abstandssensoren ursprünglich für die frontale Erfassung eines Objektes entlang der Spulensymmetrieachse ausgelegt wurden, lässt sich mit ihnen genauso die radiale Bewegung eines Objektes entlang der Sensorfläche beobachten. Die Erfahrung zeigt, dass das Spektrum der möglichen Anwendungen ständig wächst. Die indirekte Dickenmessung von Papier, die Detektion von Spalten und Nuten in ebenen Metallflächen oder die Rundlaufprüfung rotierender Objekte sind nur einige wenige Beispiele für die vielseitige Verwendbarkeit dieses Sensortyps.

In der Regel kann der Anwender zwischen Ausführungen mit einem Spannungsausgang mit 0 bis 10 V oder einem Stromausgang von 0 bis 20 mA bzw. 4 bis 20 mA wählen. Zur Verfügung stehen Sensoren mit Arbeitsbereichen bis 50 mm, bei denen der Linearitätsfehler lediglich ± 3 % der oberen Messbereichsgrenze beträgt. Die Wiederholgenauigkeit liegt hier typisch zwischen ± 5 µm und ± 15 µm.

Arbeitsbereiche und Wiederholgenauigkeiten

Ausgewertet wird das Sensor-Ausgangsignal direkt von der elektronischen Steuerung, wobei die benötigten Schaltpunkte nicht manuell justiert werden müssen, sondern frei programmierbar sind. So kann der Anwender nicht nur Ventilstellungen lückenlos überwachen, sondern auch die hydraulische Endlagendämpfung durch eine elektronische ersetzen. Es lassen sich beispielsweise Prozesse mit wechselnden Massen wesentlich feiner regeln. Zugute kommt dies der Lebensdauer der einzelnen Komponenten, denn Stoß- und Schwingungsbelastungen für Geräte und Anlagen werden effektiv auf ein Minimum reduziert.

Sensorsystem 2: magnetoinduktive Wegsensoren

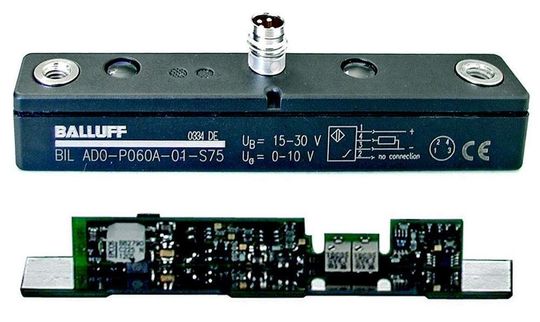

Magnetoinduktive Wegsensoren des Typs BIL liefern absolute, kontinuierliche und wegproportionale Ausgangssignale. Die Standardausführung des patentierten Sensortyps ist mit einem Gehäusequerschnitt von 15 mm und zwei Ausführungen mit 95 bzw. 230 mm Länge eine verschleißfreie Alternative im Messbereich von 60 bzw. 160 mm. Aufgrund ihrer geringen Abmessungen kann man sie problemlos in Applikationen integrieren. Weil zwischen Sensor und Positionsgeber keine mechanische Verbindung besteht, sind Messungen auch durch eine Gehäusewand hindurch möglich. Das Spektrum der typischen Anwendungen reicht von der Handhabungs- und Robotertechnik über Förder- und Gebäudetechnik bis hin zu Dosier- und Durchflussmessaufgaben.

Aufbau und Funktion der Sensorelemente

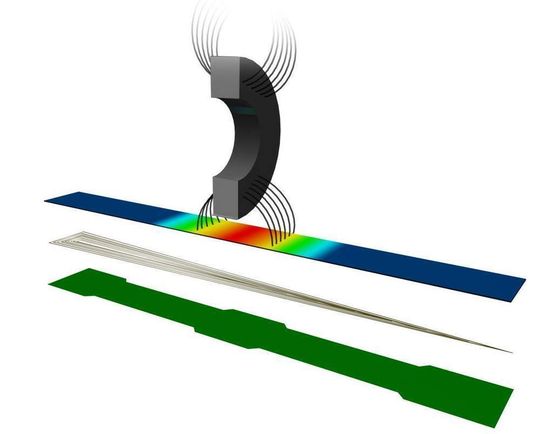

Das Messsystem setzt sich aus zwei Grundkomponenten zusammen: einem Sensor mit Sensorelement und Auswerteelektronik sowie einem Permanentmagneten als Positionsgeber. Viel Knowhow steckt im Sensorelement. Es besteht aus einer sehr flachen Spule mit dreieckförmigen Windungen. Diese Planarspule verfügt über einen ebenso flachen Kern aus weichmagnetischem Material, der auf die Spule aufgebracht wird und durch die magnetische Leitfähigkeit die Induktivität erhöht.

Fährt nun der magnetische Positionsgeber entlang der mit hochfrequentem Strom erregten Planarspule, bewirkt dies lokal eine lageabhängige Änderung der Spuleninduktivität. In Kombination mit der Auswerteelektronik ergibt sich dann eine monotone und nach Optimierung der Spulentopologie lineare Kennlinie.

In der Regel ist bei modernen magnetoinduktiven Sensoren die Elektronik direkt ins Gehäuse integriert. Sie sorgt neben der Auswertung der Induktivitätsänderung auch für die Korrektur von Umwelteinflüssen wie beispielsweise Temperatureffekten und elektromagnetischen Feldern. Damit wird eine Detektion des Targets nicht nur durch isolierende Medien wie Luft, Glas oder Flüssigkeiten möglich, sondern auch durch Trennwände aus dia- oder paramagnetischen Materialien. Die hochfrequenten Verluste in diesen Medien werden kompensiert, sodass die Charakteristik und die dynamischen Eigenschaften dieses Sensors praktisch unbeeinflusst bleiben.

Beeindruckend sind die Linearität und die Wiederholgenauigkeit der magnetoinduktiven Sensoren. Ihre Linearitätsfehler liegen lediglich bei ± 1,5% der Messbereichsobergrenze, die Reproduzierbarkeit ist besser als ± 60 µm. Dabei arbeiten Sensoren dieses Typs bei Geschwindigkeiten bis zu 5 m/s ohne nennenswerte Schleppfehler. Damit eignen sie sich auch für Anwendungen mit hohen Anforderungen an die Dynamik.

Positionserfassung an Minigreifern

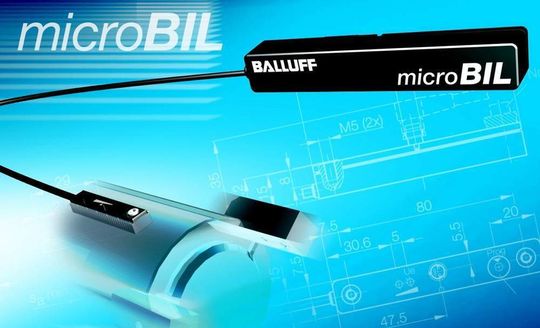

Der wohl derzeit kleinste Sensor dieses Typs, der Micro-BIL, verfügt über ein Sensorelement zur Wegmessungen im Bereich von 0 bis zu 10 mm. Es ist das Gehäuse so klein, dass es in die weit verbreitete T-Nut von Pneumatikzylindern passt. Damit sind alle Voraussetzungen gegeben, um den Sensorwinzling beispielsweise auch an Minigreifern einsetzen zu können. Ein im Kolben des Pneumatikzylinders bzw. des pneumatischen Greifers integrierter Ringmagnet fungiert dann als Target für den Sensor. Dank seines analogen Ausgangssignals lassen sich beliebig viele Schaltpunkte in der Steuerung setzen. Und so können Anwender des Micro-BIL beispielsweise die Öffnungsweite von Minigreifern stufenlos steuern oder auch nur abrufen. Dieses Feedback wird dann unter anderem dazu genutzt, um falsch liegende Teile über eine abweichende Greiferstellung zu detektieren.

Sensorsystem 3: ferro-induktive Wegaufnehmer

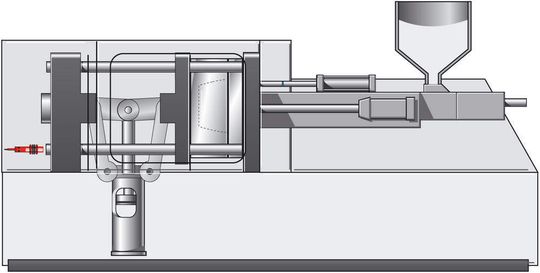

Immer mehr Applikationen erfordern den Einsatz extrem schnell arbeitender Erfassungssysteme. Typische Beispiele hierfür sind Stanzen und Pressen mit sehr schnell oszillierenden Bewegungen, aber auch Prüfstände sowie Einspritzeinrichtungen an Spritzgießmaschinen.

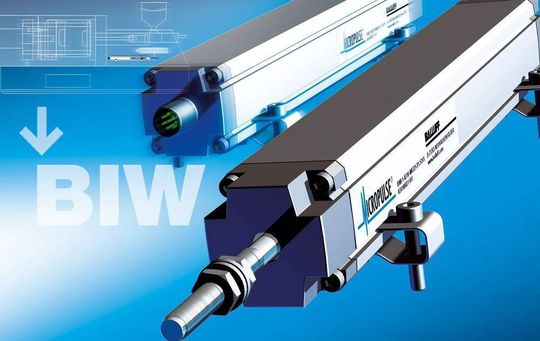

Ferro-induktive Wegaufnehmer des Typs BIW sind für diese Aufgabenstellung prädestiniert. Sie arbeiten kontaktlos mit einer außergewöhnlich hohen Messrate von 20 KHz und liefern alle 50 µs einen neuen Messwert.

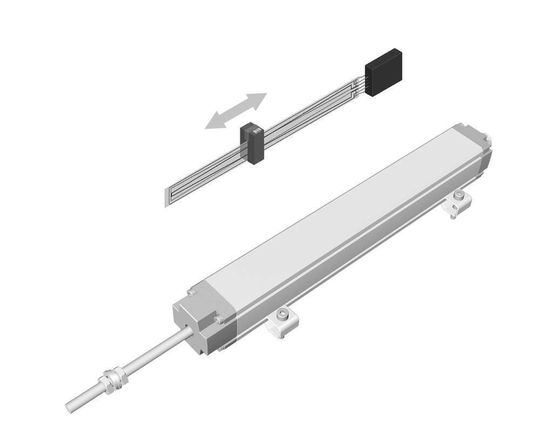

Der Sensor ist in ein Gehäuse aus widerstandsfähigem Strangpressprofil aus Aluminium integriert und damit unempfindlich gegenüber Erschütterungen, Vibrationen oder magnetischen Störfeldern. Er besteht aus einem Sender/Empfänger-Sensorelement und einem an einer Schubstange befestigten Schwingkreis. Diese Schubstange ist wiederum mit dem Maschinenteil verbunden, dessen Position zu bestimmen ist. Die Messkomponenten wirken berührungslos und gewährleisten so einen verschleißfreien Betrieb des gesamten Sensors.

Störungen von außen sind ohne Wirkung

Eine Erregerspule stimuliert den Schwingkreis, der dann an der aktuellen Position in die zwei Empfängerspulen ein Signal eingekoppelt. Die Position steht sofort am Ausgang der integrierten Auswerteelektronik als absolutes, analoges Ausgangsignal zur Verfügung und zwar wahlweise als fallendes oder steigendes Signal von 0 bis 10 V, mit einer Auflösung und Reproduzierbarkeit von weniger als 10 µm.

Alle drei Spulen sind Platz sparend auf einer Platine aufgedruckt und unterscheiden sich in ihrer Geometrie. Die Erregerspule ist rechteckig, die beiden dreieckigen Empfängerspulen sind gegensinnig angeordnet. Dadurch lässt sich die Differenz der eingekoppelten Wechselspannung für die Positionserkennung nutzen. Weil nur das Nutzsignal asymmetrisch auf die Empfängerspule wirkt, beeinträchtigen Störungen von außen das Messergebnis nicht. Entwickelt hat das neue, inzwischen patentierte Verfahren der Sensorspezialist Balluff.
