Drahtlose Sensornetze Bidirektionale Kommunikation für Funksensoren

Die neue Systemarchitektur „Dolphin“ der EnOcean-Funktechnologie ermöglicht nicht nur den herstellerübergreifenden Einsatz von Funksensoren und sondern erstmals auch die bidirektionale Kommunikation von batterielosen Funksensoren.

Anbieter zum Thema

Heitec AG

TRACO ELECTRONIC GMBH

MTM Power Messtechnik Mellenbach GmbH

vicos GmbH

EnOcean GmbH

Seit sechs Jahren liefert EnOcean Komponenten für eine drahtlose Sensortechnologie, die ihre Energie mittels Energy Harvesting aus der unmittelbaren Umgebung bezieht – beispielsweise aus einer Tastenbewegung, einer Mini-Solarzelle oder dem Temperaturunterschied zwischen einem Heizkörper und einer Wand.

Während die erste Generation dieser Technologie aus vielen diskreten Bauelementen gefertigt werden musste, gibt es seit kurzem einen ASIC-Baustein mit EnOcean-Technologie. Der „Dolphin EO3000I“ ist ein kompakter und kostengünstiger ASIC, der auf engstem Raum sowohl die Hochfrequenztechnik als auch eine flexibel programmierbare Digitalelektronik integriert. Zur Realisierung eines wahlweise auch bidirektional arbeitenden Funksensors werden daher nur wenige Bauteile wie ein Schwingquarz, eine Antenne und die Energieversorgung benötigt.

Bereits ab 2,5 V einsatzfähig

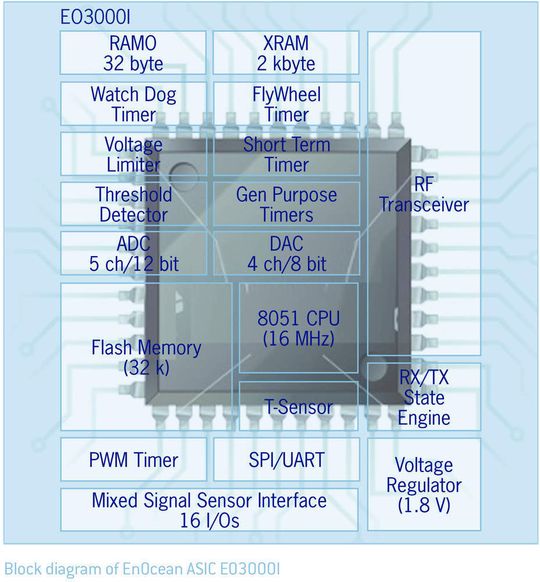

Dank Ultra-Low-Power Energiemanagement arbeitet der Baustein bei einer Versorgungsspannung zwischen 2,5 und 4,5 V. Herz des 40-Pin-SMD-Chips mit einer Größe von lediglich 6 mm × 6 mm × 1 mm ist ein stromverbrauchsoptimierter 8-Bit-Mikrocontroller 8051 mit 16 MHz Taktrate, 32 KByte Flash-Speicher und 2 KByte RAM. 14 Anschluss-Pins des Bausteins sind als I/O-Ports programmierbar und zwei weitere Pins erlauben die Erkennung von Wakeup-Signalen.

Von den I/O-Ports fungieren acht Pins in erster Linie wahlweise als analoge oder digitale I/Os. Jeder dieser Pins lässt sich wahlweise als digitaler Eingang oder Ausgang betreiben. Alternativ dazu können die Pins ADIO 0-4 auch als analoge Eingänge beispielsweise zur Messwerterkennung genutzt werden.
