Konstantstrom-LED-Treibercontroller Baustein eliminiert Flackern und EMV-Probleme

Der Konstantstrom-LED-Treibercontroller R1580 eleminiert Flackern und EMV-Probleme, dimmt von 100 bis 1% und liefert einen Konstantstrom.

Anbieter zum Thema

CSA Group Bayern GmbH

Würth Elektronik eiSos GmbH & Co. KG

RECOM Power GmbH

Macnica GmbH

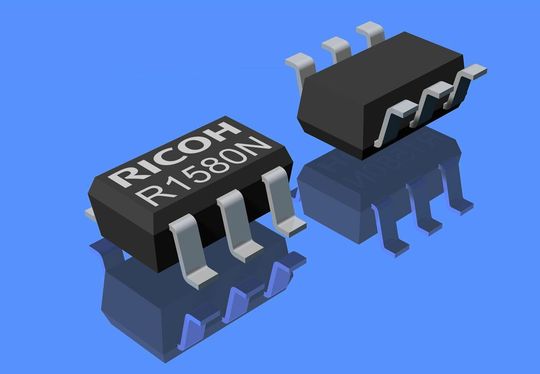

Das niederländische Unternehmen Ricoh Europe (Vertrieb: Macnica) bringt einen Konstantstrom-LED-Treibercontroller mit der Bezeichnung R1580 auf den Mark. Der R1580 eliminiert Flackern und EMV-Probleme und der Baustein verfügt über einen speziellen DIM-Eingangs-Pin, an den ein Signal zum Dimmen des LED-Helligkeitspegels angelegt werden kann.

Herkömmliches Dimmen mit Pulsbreitenmodulation (PWM) schaltet den vollen Strom an die LED, jedoch mit reduziertem Tastverhältnis. 50% Helligkeit der LED wird also mit 100% Strom bei 50% Einschaltdauer realisiert. Dieses Puls-Signal wird zum Gate des LED-Treiber-MOSFETs geleitet und führt als Nebeneffekt zu einem Flackern der Lichtquelle. Derart gedimmtes Licht bei Video- oder Bildaufnahmen resultiert in schlechter Qualität der Ergebnisse. Zudem verursacht der mit PWM angesteuerte LED-Treiber-MOSFET auch EMV-Störungen und kann möglicherweise damit empfindliche andere Schaltungsteile beeinflussen.

Der R1580 verwendet einen anderen Ansatz. Das PWM-Eingangssignal am DIM-Pin wird intern in eine lineare DC-Spannung (Trapez) umgewandelt und an das Gate des LED-Treiber-MOSFETs weitergeleitet. Dadurch werden sowohl Flackern als auch EMV-Probleme eliminiert und die Qualität von Bild- und Videoaufnahmen erhöht. Die Versorgungseinheit am Eingang regelt die Spannung mit einem Stromsensor-Widerstand. Die Referenzspannung für die Versorgungseinheit zusammen mit der Dimensionierung des Stromsensor-Widerstandes bestimmen den Strom durch die LEDs.
