Archivierungssystem für SMD-Druckschablonen mit ESD-Schutz

Schablonenaufbewahrung Archivierungssystem für SMD-Druckschablonen mit ESD-Schutz

26.03.2025 Von Susanne Braun 1 min Lesedauer

Anbieter zum Thema

PHOTOCAD GmbH & Co. KG

Treston Deutschland GmbH

Beta LAYOUT GmbH

Eurocircuits GmbH

In der Elektronikfertigung können bei einem EMS mehrere Hundert SMD-Druckschablonen anfallen. Eine systematische Lagerung und Pflege dieser Schablonen verlängert ihre Nutzungsdauer und senkt die Kosten. Das Photocad-Archivierungssystem unterstützt mit ESD-geeigneten Archivtaschen.

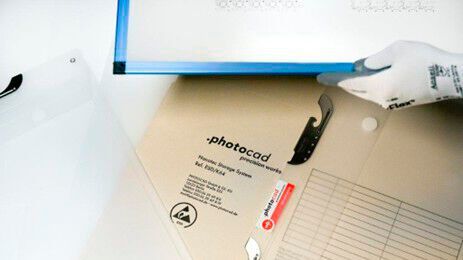

Das Photocad-Archivierungssystem unterstützt Sie mit ESD-geeigneten Archivtaschen.(Bild: Photocad) — Das Photocad-Archivierungssystem unterstützt Sie mit ESD-geeigneten Archivtaschen.
(Bild: Photocad)

Die Anzahl der SMD-Druckschablonen, die ein Unternehmen aufbewahren muss, hängt stark vom Produktionsvolumen, der Variantenvielfalt und der Bestückungsstrategie ab. Kleinserienfertiger besitzen häufig 10 bis 50 Schablonen, während mittelständische EMS-Dienstleister oder Serienfertiger mit hoher Variantenvielfalt Hunderte, in einigen Fällen sogar Tausende Schablonen lagern.

Jedes neue PCB-Design erfordert zudem eine eigene Schablone. Faktoren wie Stufenschablonen, Materialvarianten und Ersatzschablonen erhöhen die Gesamtzahl noch weiter. Eine systematische Lagerung, Reinigung und Pflege sind entsprechend entscheidend, um die Lebensdauer der Schablonen zu maximieren. Alternativtechnologien wie das Jet-Dispensverfahren können den Bedarf an Schablonen in bestimmten Anwendungen reduzieren, jedoch bleibt der Schablonendruck eine bewährte und kosteneffiziente Methode der Elektronikfertigung. Aber wo lagert man all diese Schablonen am besten?

Archivsystem von Photocad und Railex

Das Archivierungssystem für SMD-Druckschablonen von Photocad ermöglicht eine platzsparende und flexible Aufbewahrung. Es umfasst ESD-zertifizierte Versand- und Archivierungs-Hüllen sowie Archivtaschen aus speziellem Fasermaterial, entwickelt in Zusammenarbeit mit Railex.

Die stabilen Archivtaschen bestehen aus halbtransparentem, 0,5 mm starkem Polypropylen (PP), das empfindliche elektronische Bauteile vor elektrostatischer Entladung schützt und auch für Reinraumbereiche geeignet ist. Die halbtransparenten und formstabilen Hüllen erleichtern die Identifikation der Schablonen durch markierte Textfelder für Etiketten. Zudem sind sie nicht nur mit Railex-Systemen, sondern auch mit bestehenden Archivschränken kompatibel. (sb)

Elektromagnetische Verträglichkeit:  Der EMV von Geräten und Produkten kommt ein immer höherer Stellenwert zu. (Bild: Michael J. Müller / Würth Elektronik)

Photocad bietet mit der Musterschablone eine Lösung für Prototypen, Muster oder Startauflagen. (Bild: Photocad)

(ID:50366679)
