Ambientbeleuchtung mit LED RGB-LED mit lizenzfreiem Protokoll für Mikrocontroller

Von Dipl.-Ing. (FH) Hendrik Härter 2 min Lesedauer

Anbieter zum Thema

AMS Osram AG
MicroConsult Academy GmbH
Würth Elektronik eiSos GmbH & Co. KG
congatec GmbH

Für dynamische Farb- und Bewegungseffekte über Hunderte LEDs hat ams Osram eine RGB-LED entwickelt, die über ein lizenzfreies Open-System-Protokoll verfügt, um damit mit beliebigen Mikrocontrollern zu kommunizieren.

Ambientebeleuchtung im Fahrzeug: Für dynamische Farb- und Bewegungseffekte hat ams Osram eine RGB-LED entwickelt, die über ein lizenzfreies Protokoll Mikrocontroller ansteuert.(Bild: ams Osram)
Ambientebeleuchtung im Fahrzeug: Für dynamische Farb- und Bewegungseffekte hat ams Osram eine RGB-LED entwickelt, die über ein lizenzfreies Protokoll Mikrocontroller ansteuert.
(Bild: ams Osram)

Für die Innenbeleuchtung von Fahrzeugen bietet ams Osram die Produktfamilie Osire an. Sie wurde speziell für die farbige Ambientebeleuchtung entwickelt. Die RGB-LED Osire E3731i verfügt über einen digitalen Kern, der eine latenzarme Kommunikation über eine serielle Standard-Busschnittstelle mit jedem Mikrocontroller ermöglicht. Darüber hinaus hat der Hersteller ein neues Open System Protocol (OSP) entwickelt, das auf dem LED-Chip läuft.

Mit OSP kann jeder Mikrocontroller Befehle zur individuellen Modulation von Helligkeit und Farbe an jede einzelne LED senden. OSP kann von jedem Hersteller von Autos, LEDs, Beleuchtungssystemen oder Mikrocontrollern lizenz- und gebührenfrei genutzt werden. Bis zu 1.000 LEDs können in einer Daisy-Chain verbunden werden, die von einem Mikrocontroller gesteuert wird.

Hochleistungs-LED im Co-Package mit einem IC

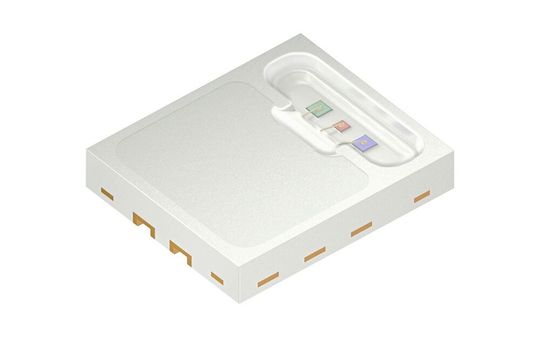

Die RGB-LED E3731i ist eine Hochleistungs-LED im Co-Package mit einem IC, das drei LED-Treiber, eine serielle Busschnittstelle zur Unterstützung des OSP, einen Temperatursensor und einen On-Chip-Speicher enthält. (Bild: ams Osram)
Die RGB-LED E3731i ist eine Hochleistungs-LED im Co-Package mit einem IC, das drei LED-Treiber, eine serielle Busschnittstelle zur Unterstützung des OSP, einen Temperatursensor und einen On-Chip-Speicher enthält.
(Bild: ams Osram)

Die Entwicklung der LED basiert auf der Kompetenz von ams Osram in den Gebieten der optischen Technologie, des IC-Designs und der Fertigung. Die RGB-LED E3731i ist eine Hochleistungs-LED im Co-Package mit einem IC, das drei LED-Treiber, eine serielle Busschnittstelle zur Unterstützung des OSP, einen Temperatursensor und einen On-Chip-Speicher enthält.

Jede RGB-LED wird im Werk charakterisiert und ihre optischen Leistungsdaten werden im On-Chip-Speicher der LED programmiert. Das erleichtert den Automobilherstellern die End-of-Line-Kalibrierung von Ambiente-Beleuchtungssystemen und ermöglicht eine sehr hohe optische Einheitlichkeit und Konsistenz über Arrays von Hunderten von LEDs.

Hermann Senninger, Senior Product Manager bei ams Osram: „Dynamische Beleuchtung verspricht einen Mehrwert für Autos, indem sie Farb- und Helligkeitsänderungen mit pulsierenden oder sich bewegenden Lichteffekten kombiniert, sei es für dekorative oder funktionale Zwecke. Mit der Osire E3731i und dem OSP lässt sich dynamische Ambientebeleuchtung mit einer einfacheren Architektur, weniger Komponenten und Verkabelung und zu geringeren Systemkosten realisieren. Diese Vorteile werden von unseren Kunden sehr positiv wahrgenommen, und wir gehen davon aus, dass das Produkt bald in Serienfahrzeugen zum Einsatz kommen wird.“

(ID:49627861)
