Niederdrucksensoren für Medizinanwendungen im IC-SO16-Gehäuse

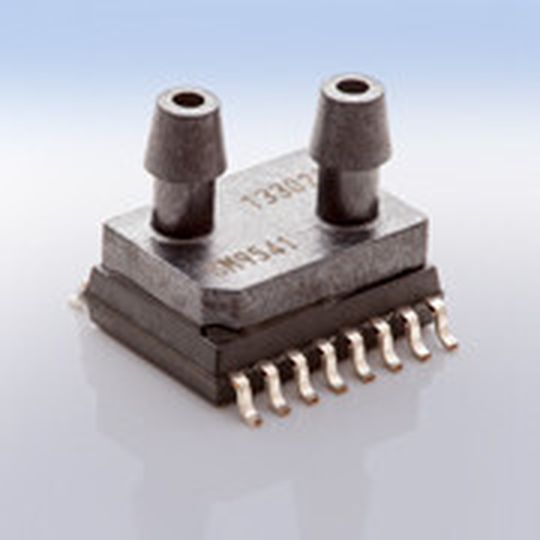

Niederdrucksensor für medizinische Anwendungen von Amsys.
Niederdrucksensor für medizinische Anwendungen von Amsys.
(Sensor + Test)
Die Drucksensorserie SM9541 von Silicon Microstructures Inc ist speziell für Atemgeräte ausgelegt. Die Niederdruck-Sensoren, die aus einer weiter entwickelten Silizium-Messzelle (MEMS) und einem komplexen CMOS-ASIC aufgebaut sind, werden während der Herstellung individuell kalibriert und temperaturkompensiert. Mit einer Auflösung von 14 Bit und einer Genauigkeit von ±1% FS im gesamten Temperaturbereich von -5 bis 65 °C eignet sich der Sensor besonders für medizinische Anwendungen. Die Langzeitstabilität wird mit 0,2% pro Jahr angegeben. Das Gehäuse basiert auf dem Standard SO16(n)-Gehäuse (150 miles) und ist für die für die automatische SMD-Montage geeignet.

Über die beiden vertikalen Druckanschlüsse lassen sich Verbindungsschläuche anschließen. Als Ausgangssignal steht ein digitales Drucksignal im I²C-Format zu Verfügung, das proportional zur Druckänderung ist. Die Drucksensoren sind in 10, 20, 40 und 100 mbar erhältlich und sind sowohl in einer differentiellen als auch einer bidirektional differentiellen Version erhältlich. Die Besonderheit bei den differentiellen Sensoren ist die Tatsache, dass sie über den Nullpunkt hinaus einen leicht negativen Druck messen können. Die Sensoren lassen sich unmittelbar auf ein Standard PCB montieren. Es wird keine zusätzliche Schaltung, wie ein Kompensationsnetzwerk oder ein Mikrokontroller mit Korrekturalgorithmus benötigt.

Amsys, Stand 12-523
