Foundry-Prozesse X-FAB führt neuen Prozess für Ultrahochvolt-Schaltkreise ein

Redakteur: Gerd Kucera

XU035 von X-FAB ist ein 700V-CMOS-Prozess in 0,35 µm mit der weltweit geringsten Maskenzahl für Konsumgüteranwendungen in den Bereichen Leistungsumwandlung und -steuerung.

Anbieter zum Thema

ROHM Semiconductor GmbH
PTC
Keysight Technologies Deutschland GmbH
Thinkbold Corporate Communications
X-FAB Semiconductor Foundries AG

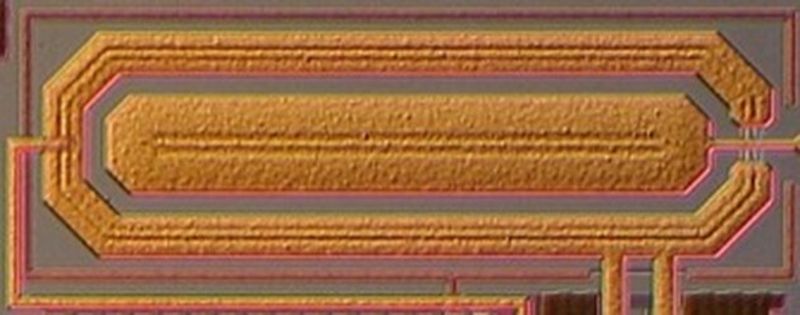

XU035 700V Transistor im Racetrack-Design
XU035 700V Transistor im Racetrack-Design
(Bild: xfab.com)

Um dem globalen Trend zur Energieeinsparung zu entsprechen, gibt es von X-FAB Silicon Foundries jetzt den Prozess XU035. Es ist ein neuer CMOS-basierter Prozess für Ultrahochvolt-Anwendungen wie Wechselstrom-LED-Beleuchtung, Ladegeräte mit geringem Leerlaufverlust und weitere Applikationen in den Bereichen Leistungsumwandlung und -steuerung. „XU035 bietet die weltweit kleinste Maskenanzahl sowie 700-V-Schaltungselemente mit geringem spezifischem Einschaltwiderstand“, konstatiert Thomas Hartung, Vice President Sales & Marketing bei X FAB, „damit steht die weltweit kostengünstigste Lösung zur Verfügung, um im Konsumgütermarkt wettbewerbsfähig zu sein“.

XU035 700V Transistor im Racetrack-Design
XU035 700V Transistor im Racetrack-Design
(Bild: xfab.com)
Die Kombination der XU035-Prozessarchitektur mit X-FABs umfassendem Designsupport ermöglicht, dank auf Anhieb funktionierender Schaltungsentwürfe, eine schnelle Marktreife. Der Prozess beinhaltet unter anderem Single-Poly, 5-V-Gate-Oxid-Architektur, 8-Zoll-Wafersubstrat, eine optionale dritte Metallisierungsebene in zwei Ausführungen zur Verdrahtung oder zur Verbindung von Leistungstransistoren, optionale MIM-Kapazitäten sowie Module für Verarmungstransistoren und hochohmiges Poly. Insgesamt werden in Abhängigkeit der ausgewählten Prozessmodule nur 13 bis 18 Masken benötigt – die niedrigste Maskenanzahl der Foundryindustrie weltweit.

Neben 700-V-N-Kanal- und P-Kanal-MOS-, DMOS- und Verarmungstransistoren mit geringen Einschaltwiderständen (RDSon) bis zu 15 Ohm*mm2 und potenzialunabhängig schaltenden 20-V- und 40-V-Transistoren können die Nutzer des XU035-Prozesses entsprechend ihren spezifischen Anwendungsbedürfnissen aus einem breiten Spektrum an analogen passiven Schaltungselementen auswählen, zum Beispiel UHV-Widerstände, MOS- und MIM-Kapazitäten sowie Schutzdioden. Der XU035-Prozess wird durch Designsupport ergänzt, einschließlich Prozess-Designkits für alle wichtigen Designumgebungen, Spectre- und H-Spice-Modelle, digitale Bibliotheken und 2-kV-ESD-Unterstützung.

Zum XU035-Prozess für den Massenanwendungsmarkt erklärt Volker Herbig, Technischer Marketing Manager bei X-FAB: „Der XU035-Prozess ermöglicht es unseren Kunden, konkurrenzfähige Produkte im Segment energiesparender Anwendungen wie LED-Beleuchtung und Telefonladegeräte mit außergewöhnlich niedrigem Stromverbrauch im Standby-Modus zu entwickeln. Wir bieten den kostengünstigsten Prozess für den hochvolumigen Konsumgütermarkt, in dem der Preis und eine kurze Produkteinführungszeiten eine entscheidende Rolle spielen.“ Der XU035-Prozess wird jetzt für die Prototypenfertigung und Risikoproduktion freigegeben.
