Wenn Zeit Geld ist: SMD-Schablonen in sechs Stunden fertig

Lotpastendruck Wenn Zeit Geld ist: SMD-Schablonen in sechs Stunden fertig

04.02.2026 Quelle: Pressemitteilung 1 min Lesedauer

Anbieter zum Thema

In der SMT-Fertigung gilt der Lotpastendruck als einer der kritischsten Prozessschritte, da der präzise Auftrag der Paste maßgeblich die spätere Lötqualität bestimmt. Vor diesem Hintergrund stellt Photocad SMD-Druckschablonen der Reihe Basic Plus innerhalb von sechs Stunden her.

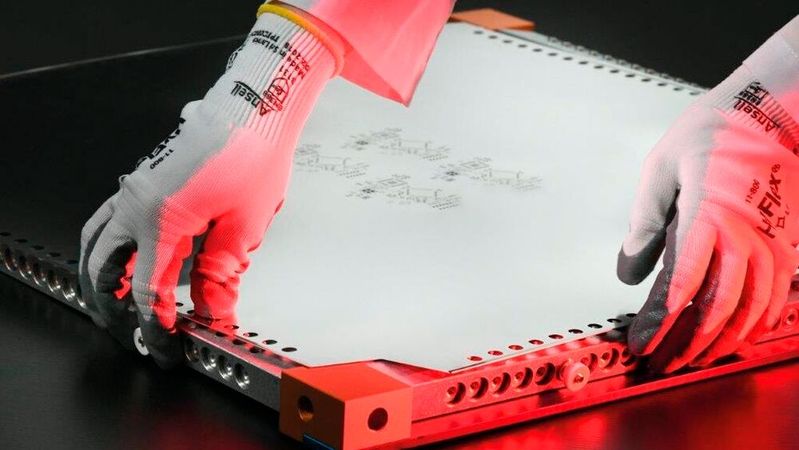

Die SMD-Schablonen der Produktlinie Basic Plus von Photocad sind künftig innerhalb von sechs Stunden fertig.(Bild: Photocad) — Die SMD-Schablonen der Produktlinie Basic Plus von Photocad sind künftig innerhalb von sechs Stunden fertig.
(Bild: Photocad)

SMD-Druckschablonen gehören zu den am häufigsten eingesetzten Werkzeugen in der Elektronikfertigung und kommen in nahezu jeder SMT-Linie beim Lotpastendruck zum Einsatz. Abweichungen bei Aperturdesign, Material oder Fertigungsqualität der Schablone wirken sich unmittelbar auf Pastenvolumen, Benetzung und damit auf die spätere Lötqualität aus.

In Serienfertigungen wird eine Schablone je nach Layout, Pastentyp und Prozessstabilität oft über mehrere tausend Druckzyklen genutzt, während die Schablonen in der Prototypen- und Variantenfertigung häufiger wechseln. Gerade bei Produktanläufen, kurzfristigen Layoutänderungen oder Kleinserien entstehen Engpässe, wenn neue Stencils nicht schnell verfügbar sind. Vor diesem Hintergrund gewinnt die Durchlaufzeit bei der Herstellung von SMD-Schablonen an Bedeutung für die gesamte Produktionsplanung.

Daher hat Photocad angekündigt, maßgefertigte SMD-Druckschablonen aus der Produktlinie „Basic Plus“ künftig innerhalb von sechs Stunden zu fertigen. Wird eine Bestellung am Vormittag ausgelöst, soll die Schablone noch am selben Tag zur Abholung oder zum Versand bereitstehen. Nach Angaben des Unternehmens basiert die verkürzte Produktionszeit auf einer weitgehend durchgängigen digitalen Prozesskette.

Die Bestellung erfolgt über einen webbasierten Konfigurator oder einen digitalen Produktberater, über die die relevanten technischen Parameter wie Format, Layout, Öffnungsgeometrien und die vorgesehenen Druckzyklen zwischen den Reinigungsintervallen erfasst werden. Die aufbereiteten Daten werden in der Arbeitsvorbereitung an CAD-Stationen geprüft und an die Laseranlagen zur Schablonenfertigung übergeben. Anschließend erfolgt eine digitale Prüfung der Schablonen. Die kaufmännische Abwicklung, Produktionsplanung und Versandabwicklung inklusive Tracking sind in ein unternehmenseigenes ERP- und PPS-System integriert. (sb)
