Universaler LED-Controller Weißes Licht von 2700 bis 6500 Kelvin

Dipl.-Ing. (FH) Hendrik Härter

Anbieter zum Thema

OSRAM Opto Semiconductors GmbH
Micro-Epsilon Messtechnik GmbH & Co. KG
ROHM Semiconductor GmbH
RECOM Power GmbH

Osram Opto Semiconductor bietet einen modularen Universal-Controller, um mit verschiedenfarbigen LEDs ein weißes Licht von 2700 bis 6500 K zu erreichen. Der Controller unterstützt DALI, KNX oder EIB.

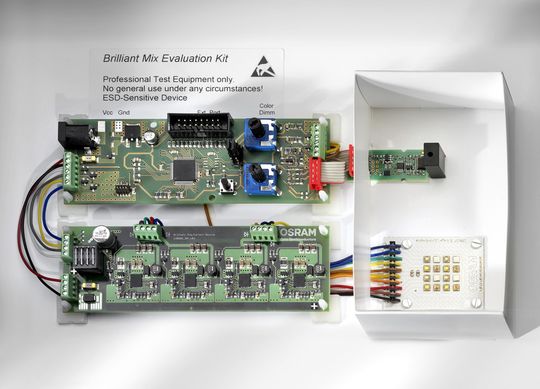

Universaler LED-Controller, der modular aufgebaut ist: Controllereinheit, Treiber und Sensor sind separate Bauteile(Osram Opto Semiconductor)
Universaler LED-Controller, der modular aufgebaut ist: Controllereinheit, Treiber und Sensor sind separate Bauteile
(Osram Opto Semiconductor)

Warmweißes Licht mit hoher Effizienz und ein hoher Farbwiedergabeindex stehen ganz oben auf der Wunschliste, wenn es um Wohlfühllicht für die Allgemeinbeleuchtung geht. Wie sich das mit Halbleiterlichtquellen erreichen lässt, zeigt das Brilliant-Mix-Konzept von Osram Opto Semiconductors. Er erreicht eine Effizienz von 110 lm/W und einen Farbwiedergabeindex von über 90. Basis des Konzepts sind lichtstarke Oslon-LED in Weiß und Amber, aber auch in bläulichem Weiß und Blau. Durch die geschickte Kombination der verschiedenfarbigen LED entsteht weißes Licht in einem Spektrum von 2700 K in warmweiß bis 6500 K in kaltweiß.

Der gewünschte Lichtstrom lässt sich über die Anzahl der verwendeten LED realisieren. Für die Ansteuerung der LED war jedoch bisher sowohl Applikations- als auch Steuerungs-Know-how erforderlich. So mussten Kunden selbst Lösungen beziehungsweise geeignete Steuergeräte entwickeln oder modifizieren, um die einzelnen Kanäle anzusteuern und den gewünschten Farbort auch bei steigender Temperatur im Modul beziehungsweise in der Leuchte konstant zu halten.

Modularer Aufbau aus Controller, Treiber und Sensor

Mit dem Universal-Controller steht jetzt ein einsatzbereites Standardprodukt zur Verfügung. Der Controller ist modular aufgebaut, das heißt Controllereinheit, Treiber und Sensor sind separate Bauteile. Für Leuchtendesigner bringt dies mehr Flexibilität, denn die Bauteile müssen nicht neben- oder untereinander angeordnet werden, sondern sind frei platzierbar.

Der Standardtreiber enthält vier Kanäle, so dass sich einzelne LED – zum Beispiel in unterschiedlichen Farben – auch einzeln ansteuern lassen. Zur Leistungserhöhung können außerdem mehrere Treiber an einem Controller angeschlossen werden. Die Modularität des Controllers erlaubt verschiedene Varianten: eine Standardvariante ohne Sensor, eine mit Sensor sowie diverse kundenspezifische Ausführungen, die sich in Größe und Form unterscheiden können. Über den Sensor lassen sich die gewünschte Helligkeit und der Farbort regeln, entsprechend dem kundenspezifischen, voreingestellten Wert.

So kann beispielsweise sichergestellt werden, dass alle Leuchten im Raum die gleiche Lichtfarbe haben. Außerdem ist es möglich, die LED über die Lebensdauer nachzujustieren, sodass das unterschiedliche Alterungsverhalten der verschiedenfarbigen LED keine Auswirkung auf die Gesamt-Lichtwirkung hat. Der Controller wurde im Rahmen des Netzwerks "LED Light for you" von Elec-Con technology entwickelt.

(ID:37784690)
