SPS Vorteile anwendungsspezifischer Steuerungen gegenüber Standard-SPS

Obwohl die Auswahl an standardisierten Industriesteuerungen ständig ansteigt, ist in vielen Fällen eine individuell entwickelte Lösung die bessere Wahl. Am Beispiel einer Steuerung für UV-Trocknungseinheiten von Druckmaschinen wird dies im nachfolgenden Artikel beschrieben.

Anbieter zum Thema

dataTec AG

ISH Ingenieursozietät GmbH

N & H Technology GmbH

Bavaria Digital Technik GmbH

UV-Trocknungseinheiten werden eingesetzt, um die Druckfarbe auf dem bedruckten Papier möglichst schnell zu trocknen. Zur Ansteuerung war die bestehende Lösung, eine SPS, den steigenden Anforderungen nicht mehr gewachsen. Es zeigte sich, dass der Einsatz von Standard-Baugruppen für die Zukunft nicht realisierbar sein würde. Gründe hierfür waren, dass die auf dem Markt erhältlichen SPS-Bausteine nicht den gewünschten Funktionsumfang in einem Modul bereitstellen konnten. Alle notwendigen Ein- und Ausgänge abzubilden, hätte bedeutet, eine große, modular aufgebaute SPS zu verwenden. Dagegen sprachen sowohl die Kosten als auch der zur Verfügung stehende Einbauplatz. So entschied man sich für die Entwicklung einer exakt auf die Anforderungen abgestimmten Steuerungseinheit.

Vielfältige Anschlussmöglichkeiten

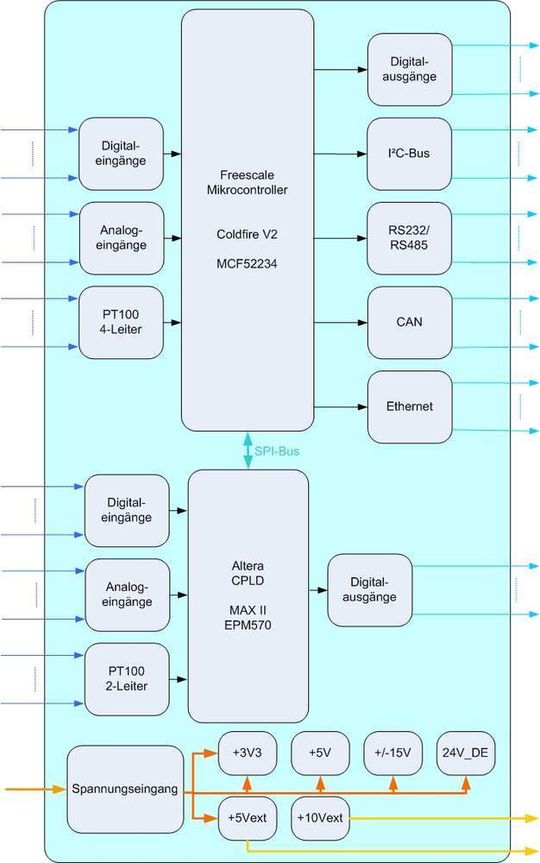

Um für die Zukunft gerüstet zu sein und verschiedenste Module an die Steuerung anbinden zu können, sind auf der Baugruppe mehrere Kommunikationsschnittstellen vorhanden. Neben RS485- und RS232-Schnittstellen, die vor allem zur Integration von Modulen innerhalb der Maschine verwendet werden, verfügt die Steuerung über eine CAN- und Ethernet-Schnittstelle. So kann der Anwender je nach Gegebenheiten in der Maschine auf die Steuerung zugreifen. Daneben befindet sich ein Stecker, der die Anbindung von z.B. Drucksensoren als Erweiterungsmodule erlaubt, zusätzlich auch eine Erweiterung um zusätzliche Steuerungen ermöglicht.

Es befinden sich 60 Digitaleingänge und 56 Digitalausgänge auf der Baugruppe. Diese sind teilweise auf Interrupt-Eingänge des Mikrocontrollers geführt, um bei bestimmten Signalen sehr schnelle Reaktionen auslösen zu können. PWM-Ausgänge steuern die Lüfter der Trocknungseinheit. Um die Sicherheit der Baugruppe gegen Fehlersignale aus der Maschine zu erhöhen, sind alle Digitalein- und -ausgänge kurzschluss- und fremdspannungsfest bis 30 V.
