Spektrumanalysator für das Ka-Band Von 10 Hz bis 44 GHz jetzt in der Mittelklasse

Anbieter zum Thema

Rohde & Schwarz GmbH & Co. KG

MES Electronic Connect GmbH & Co. KG

dataTec AG

Shanghai Yongming Electronic Co., Ltd.

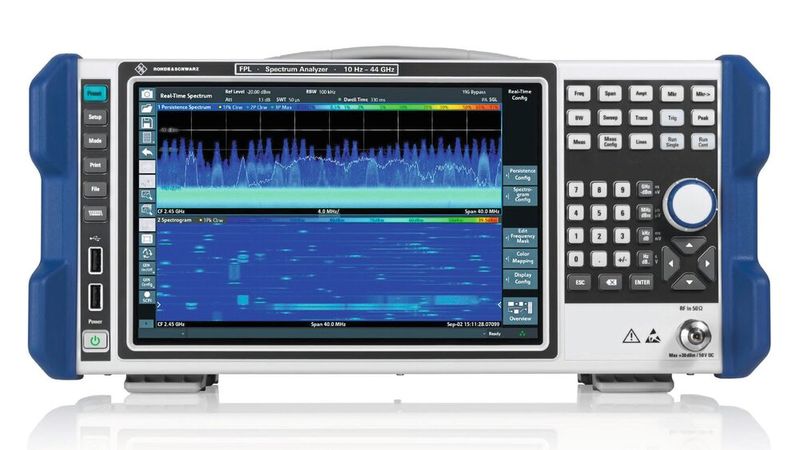

Mit dem Spektrumanalysator R&S FPL1044 bringt Rohde & Schwarz das Ka-Band in ein Mittelklassegerät. Parallel dazu kommt die 40-MHz-Echtzeit-Spektrumanalyse-Option (RTSA) für die gesamte FPL Produktfamilie auf den Markt.

Mit dem R&S FPL1044 und einer neuen 40-MHz-Echtzeit-Option erweitert Rohde & Schwarz sein Midrange-Portfolio und senkt die Einstiegshürde für Hochfrequenzmessungen bis ins Ka-Band. Das Gerät richtet sich an Entwickler in der Luft- und Raumfahrt sowie an Komponentenhersteller.

Der Hersteller verspicht bei dem Messgerät einen Frequenzbereich von 10 Hz bis 44 GHz, womit sich Messungen im kritischen Ka-Band für deutlich mehr Anwender lohnen.

Durchbruch im Ka-Band für die Mittelklasse

Der FPL1044 erweitert die FPL-Produktfamilie um ein Hochfrequenz-Flaggschiff, das bisher konkurrenzzlos in seinem Preissegment ist. Während bisherige Mittelklasse-Spektrumanalysatoren typischerweise bei 26,5 GHz ihre Grenze fanden, öffnet der FPL1044 den Weg zu anspruchsvollen Anwendungen im Ka-Band zwischen 26,5 und 44 GHz.

Besonders bemerkenswert ist die DC-Kopplungsoption, die exklusiv beim FPL1044 verfügbar ist und den messbaren Frequenzbereich bis 10 Hz erweitert. Diese Funktion ermöglicht erstmals in der FPL-Familie Messungen von sehr niedrigen bis zu höchsten Frequenzen in einem Gerät. Das Gerät zeichnet sich durch ein kompaktes Design sowie einem serienmäßigen 2,92-mm-Eingangsstecker für HF-Messungen.

Technische Eckdaten im Detail:

• Frequenzbereich: 10 Hz bis 44 GHz

• Displayed Average Noise Level (DANL): typ. -163 dBm (mit Vorverstärker, 10 MHz bis 2 GHz)

• SSB-Phasenrauschen: typ. -108 dBc (1 Hz) bei 10 kHz Offset (1-GHz-Träger)

• Third-Order Intercept (TOI): typ. > +20 dBm

• Pegelmessunsicherheit: < 0,3 dB (bei 100 MHz, 20 bis 30 °C)

• Display: 10,1-Zoll-Touchscreen mit Gestenbedienung

• Echtzeit-Analyse für die gesamte FPL-Familie

Parallel zum FPL1044 führt Rohde & Schwarz die 40-MHz-Echtzeit-Spektrumanalyseoption R&S FPL1-K41R ein. SIe ist mit allen Frequenzvarianten der FPL-Familie kompatibel und rüstet auch bestehende Systeme mit leistungsfähigen RTSA-Funktionen nach. Die Option ermöglicht eine 40-MHz-Analysebandbreite für Echtzeit-Spektrumanalyse und erreicht eine Probability of Intercept (POI) von 100 Prozent für Ereignisse ab nur 4,2 µs Mindestdauer.

Für den FPL1044 bedeutet das eine vollständige 40-MHz-Echtzeit-Frequenzanalyse bis 44 GHz. Die nahtlose HF-Spektrumdarstellung ermöglicht kontinuierliche Signalüberwachung und die zuverlässige Detektion transienter Signale, was besonders für die Erfassung selbst kürzester Ereignisse und unerwünschter Signale von Bedeutung ist.

Marktpositionierung und Wettbewerbsvorteile

Während High-End-Spektrumanalysatoren mit 44-GHz-Abdeckung traditionell im sechsstelligen Eurobereich angesiedelt sind, bringt das Gerät diese Fähigkeiten in die erschwingliche Mittelklasse. Die FPL-Familie deckt damit nahtlos den Bereich von 5 kHz bis 44 GHz ab, wobei der neue FPL1044 als einziges Modell sogar Messungen ab 10 Hz ermöglicht.

Diese Positionierung unterstreicht sich durch die niedrigen Eigenrauschpegel von typisch -163 dBm mit Vorverstärker und das geringe SSB-Phasenrauschen von -108 dBc, was auch anspruchsvolle Messaufgaben ermöglicht. Gleichzeitig kombiniert das Gerät Tischgerät-Funktionen mit der Mobilität eines Handheld-Analyzers und bietet optionale Akkubetrieb für bis zu drei Stunden Feldmessungen.

Anwendungsfelder im Ka-Band

Der Frequenzbereich von 26,5 bis 44 GHz gewinnt in mehreren Schlüsselbereichen zunehmend an Bedeutung. In der Luft- und Raumfahrt dominieren Satellitenkommunikation mit Ka-Band-Transpondern, Radar- und Navigationssysteme sowie Erdbeobachtungssatelliten. Die Verteidigungstechnik nutzt diese Frequenzen für militärische Radarsysteme und Funkaufklärung.

Für Komponentenhersteller eröffnen sich Prüfmöglichkeiten für HF-Filter, Verstärker und Wanderfeldröhren, während Forschung und Entwicklung von Radioastronomie über Materialprüfung bis hin zu 5G/6G-Technologien im mmWave-Bereich profitieren. Die zentrale Bedeutung zeigt sich auch in Service-, Reparatur- und Wartungsarbeiten im Feld, wo der portable Charakter des FPL1044 besonders zum Tragen kommt.

Demokratisierung der Hochfrequenzmesstechnik

Der R&S FPL1044 mit der RTSA-Option stellt einen Schritt in der Demokratisierung der Hochfrequenzmesstechnik dar. Entwicklungsabteilungen, die bisher auf teure High-End-Geräte angewiesen waren oder auf externe Dienstleister zurückgreifen mussten, erhalten nun Zugang zu professioneller 44-GHz-Spektrumanalyse zu Mittelklasse-Preisen.

Die Kombination aus erweiterten Frequenzbereichen, Echtzeit-Analysefähigkeiten und bewährter FPL-Qualität macht das Gerät zu einer attraktiven Option für Unternehmen, die ihre HF-Messkapazitäten kosteneffizient ausbauen möchten. Besonders die Rückwärtskompatibilität der RTSA-Option erlaubt es Bestandskunden, ihre Investitionen zu schützen und schrittweise zu erweitern .(heh)
