Trends bei kostengünstigen Mess- und Testgeräten

Anbieter zum Thema

ET System electronic GmbH

dataTec AG

MTM Power Messtechnik Mellenbach GmbH

Conrad Electronic SE

Funktionen und Leistungsmerkmale

Ein Signal- oder Funktionsgenerator legt ein Testsignal an, z.B. ein Sinus-, Rechteck-, Dreiecksignal, ein komplexeres Signal wie bei einer Frequenzabtastung oder ein moduliertes Testsignal. Einfache Funktionsgeneratoren wie die von Velleman, VOLTCRAFT, Hameg oder GW Instek sind für weniger als 600 € erhältlich und können grundlegende Signalformen über einen begrenzten Frequenzbereich erzeugen (bis zu einigen Hundert kHz).

Anspruchsvollere Arbiträr-Funktionsgeneratoren von Hameg, LeCroy oder Tektronix bieten mehr Funktionen wie FSK- oder OOK-modulierte Signale, einfach generierbare kundenspezifische Signale, und 100-MHz-Bandbreite mit hohen Scanraten und das zu Preisen von 1200 bis 6000 €.

Raum für Verbesserungen bei Oszilloskopen

Beim Fortschritt der weltweiten Elektronikindustrie spielt das Oszilloskop eine entscheidende Rolle bei der grafischen Darstellung des Schaltkreis- und Systemverhaltens. Neueste Digital-Speicheroszilloskope können bis zu 12.000 € kosten und bieten verschiedene Mehrkanal-Überwachungsmöglichkeiten sowie Bandbreiten von mehreren Hundert MHz bis 1 GHz zum Testen von Highspeed-Daten oder HF-Signalen. Oszilloskope mit großem Speicher ermöglichen das Speichern langer und komplexer Testreihen für eine genaue Analyse.

Fast-Fourier-Transformation- oder Quadratur-Signalanalyse

Zu den weiteren Funktionen, die Highend-Modelle bieten, zählen eine FFT- (Fast Fourier Transformation-) oder Quadratur-(I/Q-)Signalanalyse, die HF-Leistungs- und Frequenzmessungen ermöglicht. Auch die Analyse von Protokollinformationen in Systemen, die CAN, LIN oder Ethernet verwenden, zählt dazu.

Einige Digital-Oszilloskope enthalten ein Analog-Frontend, um noch genauer zu messen und die Rausch-Performance zu verbessern. Es sind auch Analog-Oszilloskope zu einem wettbewerbsfähigen Preis erhältlich. Die VOLTCRAFT-Reihe enthält z.B. ein Einkanal-/10-MHz-Analog-Oszilloskop für weniger als 180 €. Das Digitalangebot von VOLTCRAFT beginnt mit dem DSO-1062D 2-Kanal-Digital-Speicheroszilloskop zum Preis von unter 360 €.

Seit kurzem erweitert eine neue Generation von Oszilloskopen das Angebot im tragbaren Bereich. Sie ermöglicht eine hohe Leistungsfähigkeit und Präzision – zusammen mit der Flexibilität, das Oszilloskop im Labor und im Feld einzusetzen. Die Geräte sind zu unterschiedlichen Preisen erhältlich und bieten verschiedene Kanäle, Messfunktionen, großen digitalen Speicher und lange Akkulaufzeit. Viele Oszilloskope verfügen auch über eine integrierte Multimeterfunktion.

Multimeter der nächsten Generation

Selbst bescheidene Handheld-Multimeter haben sich im Laufe der Zeit wesentlich verbessert. Es stehen analoge, digitale oder grafische Anzeigen zur Verfügung.

Neueste digitale und grafische Multimeter bieten Funktionen wie einfaches Datenlogging und Frequenzmessung mit Bandbreiten bis zu mehreren MHz.

Neben Einsteigermodellen, die eine Spannungs-, Strom- und Widerstandsmessung ermöglichen, stellen immer mehr Multimeter neue Möglichkeiten zur Verfügung wie eine LCR-Funktion zum Testen von Induktivitäten, Kondensatoren und Widerständen, oder ein Thermoelement für Temperaturmessungen über einen großen Bereich.

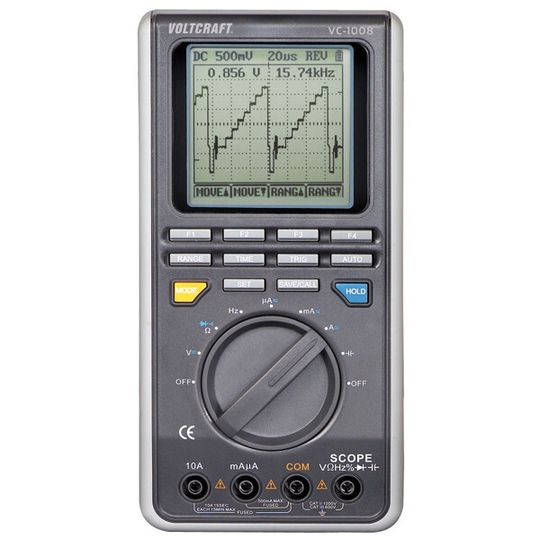

Das VOLTCRAFT VC1008 bietet z.B. eine Bandbreite von 8 MHz, einen einstellbaren Trigger, Balkendiagramm-Darstellung und Messung des realen Effektivwerts. Das LCD-Panel realisiert eine Auflösung von160 x 160 Pixeln und zeigt verschiedene Signale deutlich an.

* Michael Schlagenhaufer ist Senior Product Manager, Conrad Electronic SE

(ID:42506727)
