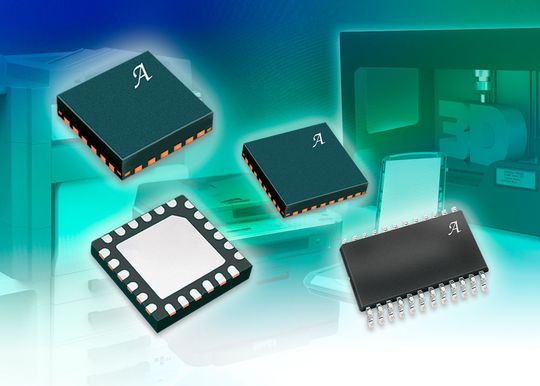

Allegro MicroSystems Europe stellt einen bipolaren Schrittmotor-Treiber-IC mit integriertem Übersetzer vor, der die Implementierung des Bausteins vereinfacht. Der A5984 betreibt bipolare Schrittmotoren von Vollschritt- bis 1/32-Schrittmodi, die über MSx-Logikeingänge wählbar sind. Der neue Treiber unterstützt eine Ansteuerung mit bis zu 40 V und ±2 A und arbeitet mit einer einzigen Versorgung. Er eignet sich für die Büro- und Industrie-Automatisierung, darunter für Anwendungen wie Geldautomaten, POS-Kioske, 3D-Drucker, Kopierer, CCTV, Kameras, Nähmaschinen, Verkaufsautomaten und Roboter. A5984 bietet einen APFD-Algorithmus (Adaptive Percent Fast Decay), der das Stromsignal über verschiedene Schrittgeschwindigkeiten und Schrittmotor-Eigenschaften optimiert. APFD passt das schnelle Abklingen des Stroms in Echtzeit an, um die Stromregelung zu erhalten und die Stromwelligkeit zu minimieren. Diese anpassbare Funktion erhöht die Leistungsfähigkeit des Systems, was zu einer geringeren Geräuschentwicklung des Motors, weniger Vibration und einer höheren Schrittgenauigkeit führt. Der Übersetzer ist entscheidend für den einfachen Einbau des A5984. Die Eingabe eines Pulses am STEP-Eingang steuert den Motor einen Mikroschritt. Es müssen keine Phasensequenz-Tabellen, HF-Steuerleitungen oder komplexe Schnittstellen bereitgestellt bzw. programmiert werden. Die Schnittstelle des A5984 eignet sich für Anwendungen, in denen ein komplexer Mikroprozessor nicht zur Verfügung steht oder überfordert wäre. Eine Steuerlogik für Synchrongleichrichtung ist integriert.
