Drehzahlregler für Lüftereinheiten Temperaturabhängig Lüfterdrehzahlen regeln

Anbieter zum Thema

SPEA GmbH Systeme f. professionelle Elektronik und Automation

CTX Thermal Solutions GmbH

ALPHA-Numerics GmbH

SCHROFF GmbH

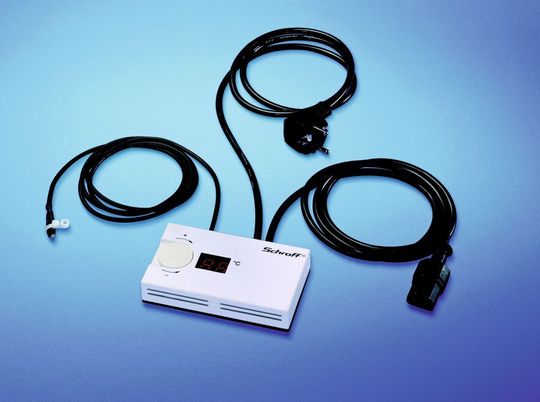

Für die optimale Regelung der Luftmenge im Elektronikschrank hat Schroff seinen Drehzahlregler für alle Lüfter und Lüftereinheiten optimiert und in den Funktionen erweitert. Durch die Regelung der Lüfterdrehzahl wird die Luftmenge für die Kühlung von Komponenten in einem Elektronikschrank immer auf die momentanen Kühlungsanforderungen abgestimmt.

Weitere Vorteile einer Regelung sind eine geringere Lärmbelästigung, Energieeinsparungen sowie eine höhere Lebensdauer der Lüfter. Der Drehzahlregler arbeitet temperaturabhängig und ist geeignet für AC-Ventilatoren bzw. AC-Lüftereinheiten bis 300 W. Optional können über den potentialfreien Kontakt auch DC-Lüfter (PWM-Signal) geregelt werden. Der Arbeitsbereich liegt zwischen 90 und 264 V. Der Regler (120 mm x 70 mm x 25 mm) wird auf eine DIN-Schiene aufgesteckt. Der Temperaturfühler wird an der wärmekritischsten Stelle im Schrank platziert.

Zwei Sekunden nach dem Einschalten des Reglers läuft der angeschlossene Lüfter kurzzeitig auf 100 %, danach wird der Lüfter temperaturabhängig gesteuert. Im Temperaturbereich zwischen 20 bis 60 °C wird der Lüfter je nach Sollwert-Abweichung zwischen 30 und 100% drehzahlgeregelt. Bei einem Defekt des Temperaturfühlers läuft der Lüfter zur Sicherheit automatisch auf maximaler Drehzahl.

Der Drehzahlregler hat einen potentialfreien Ausgang für den Alarm. Dieser kann direkt genutzt, auf DC-Lüfter-Betrieb umgestellt oder eine Fernanzeige angeschlossen werden. Als Fernanzeige eignet sich der Thermostat mit Digitalanzeige 60715-132 bzw. -133 von Schroff, der je nach Anwendungsfall, dann auch als Schaltrelais eingesetzt werden kann.

(ID:28172660)
