Mixed-Signal-Oszilloskop Tastet mit maximal 500 Megasample je Sekunde ab

Anbieter zum Thema

dataTec AG

ODU GmbH & Co. KG

EBV Elektronik GmbH & Co. KG

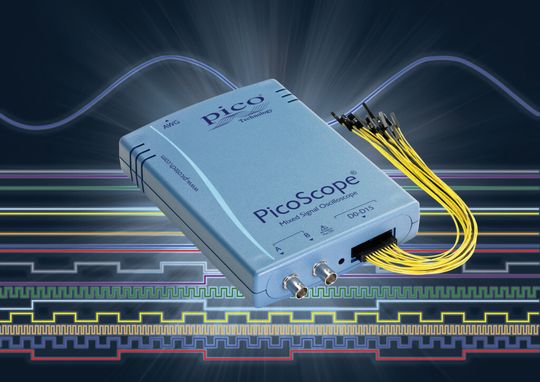

Die Mixed-Signal-Oszilloskope der Serie 3000 von Pico Technology (Vertrieb: dataTec) verfügen über zwei analoge Kanäle mit Bandbreiten von 60, 100 oder 200 MHz, eine maximale Abtastrate von 500 MS/s für einen Analog-Kanal sowie 100-MHz-Digitaleingänge. Die Pufferspeicher bieten Kapazitäten von 8 MSa bis 128 MSa. Damit eignen sich die PC-Messsysteme für die serielle Dekodierung. Serielle Daten lassen sich über die beiden analogen und 16 digitalen Eingänge erfassen, sodass insgesamt bis zu 18 Kanäle verfügbar sind. Alle Kanäle können gleichzeitig dekodiert werden, auch wenn verschiedene serielle Protokolle verwendet werden. Das Gerät decodiert Daten der Standards I²C, UART/RS232, SPI, CAN-Bus, LIN und FlexRay und zeigt sie im Binär-, Dezimal- oder Hexadezimalformat an. Die 16 Logikeingänge sind in zwei Reihen zu je 8 Pins untereinander am Eingangsstecker angeordnet.
