Stromsparende Displays mit 16 Graustufen

Elektronisches Papier Stromsparende Displays mit 16 Graustufen

09.09.2014Redakteur: Dipl.-Ing. (FH) Hendrik Härter

Anbieter zum Thema

ACTRON AG

Data Modul AG

GLYN GmbH & Co. KG

N&H Technology GmbH

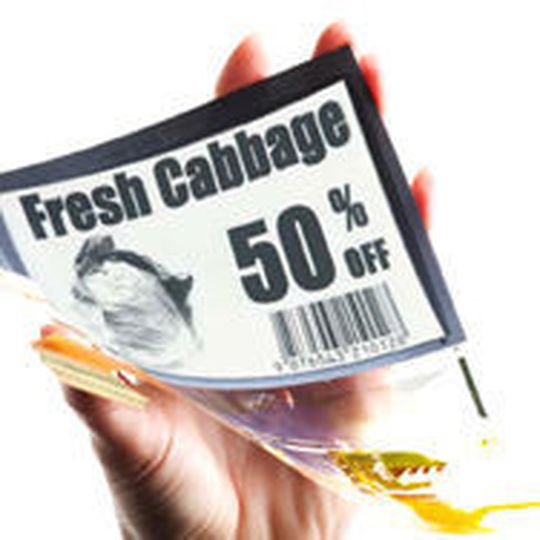

Das elektronische Display ist nicht nur sparsam, sondern bietet bis zu 16 Graustufen.
(N&H Technology)

Von N&H kommt ein sogenanntes Elektronisches Papier Display (E-Paper), das technisch auf ein Elektrophorese basierendes bistabiles Display beruht. Als bistabile Displays können EPDs zwei stabile Zustände besitzen: hell oder dunkel bzw. durchlassend und reflektierend. Die Zustände werden ohne Spannungsversorgung solange beibehalten, bis sie durch Spannungszuführung geändert werden. Somit behalten die Displays ihr Ladungsbild ohne weitere Energiezufuhr und brauchen folglich nur Strom wenn sich die Anzeige ändert.

Ergänzendes zum Thema

Wie das elektronische Papier funktioniert

Technisch handelt es sich auf ein Elektrophorese basierendes bistabiles Display. Unter Elektrophorese versteht man die Bewegung elektrisch geladener Teilchen durch ein elektrisches Feld. Bei EPDs setzt man dies durch Mikrokapseln, welche positiv geladene weiße Partikel und negativ geladene schwarze Partikel enthalten, um. Die Mikrokapseln befinden sich in einer Flüssigkeit zwischen einer transparenten vorderen Elektrode und einer reflektierenden hinteren Elektrode. Diese hintere Elektrode ist eine Aktivmatrix, durch die die elektrischen Felder für die Mikrokugeln erzeugt werden. Durch diese Reflektivtechnik wird keine Hinterleuchtung benötigt, denn es werden > 40% des Umgebungslichtes reflektiert.

Ein LC-Display hingegen braucht eine stetige Stromversorgung. Im direkten Vergleich eines 12'' EPDs und eines 12'' LCDs benötigt das EPD für einen 20-Stunden-Betrieb eine Stromzufuhr aus einer AA-Batterie, ein LCD dagegen die Energie aus
36 AA-Batterien. Auch ein Solarbetrieb ist bei E-Paper Displays möglich. Die E-Paper haben je nach Variante eine Dicke von <1 mm mit bis zu 16 Graustufen darstellen. Sie bieten ein natürliches Schwarz-Weiß mit einem Kontrastverhältnis von 7:1, der Betrachtungswinkel beträgt nahezu 180°, die Auflösung über 100 ppi. Bewegungseffekte können durch eine elektronische Steuereinheit realisiert werden.
