Sicher durch konsequenten Schirmanschluss

WAGO bietet mit den Serien 790 und 791 ein Schirmanschlusssystem, das unterschiedliche Befestigungssysteme und Schirmklemmbügel bis 40 mm Schirmdurchmesser bereithält. Damit kann die Schirmauflage, je nach Störbeeinflussung, sehr dicht an den eigentlichen Verbindungsstellen oder in der Nähe der Kabeldurchführung erfolgen.

Die Schirmklemmbügel leiten wegen ihres großflächigen und niederimpedanten Anschlusses auch hochfrequente Störströme sicher ab. Zur Schirmung an der Klemmstelle kann beispielsweise eine spezialgelochte und verzinnte Tragschiene unterhalb der Klemmenleiste angebracht werden (Bild 1). Diese erlaubt neben der Schirmauflage noch zusätzlich eine funktionell getrennte Fixierung der Leitung über Kabelbinder.

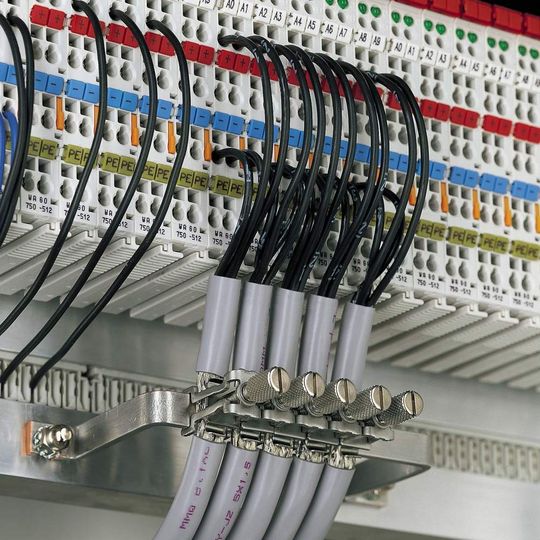

Bild 2: Der CU-Sammelschienenbügel in zwei Höhen und zwei Breiten ermöglicht die bequeme Schirmauflage dicht an der Klemmstelle, aber auch in der Nähe der Kabeleinführung im Schaltschrank (Archiv: Vogel Business Media)

Um Signalleitungen vor Geräten mit höherer Bauform bequem zu schirmen, hat das Unternehmen verschiedene Kupfer-Sammelschienenbügel im Programm. Die verzinnten Schienenbügel gibt es in einer Breite von 63 mm – für bis zu 5 Signalkabel – und in einer Breite von 100 mm – für bis zu 8 Signalkabel. Sie werden in den Höhen 35 mm passend für Reihenklemmen und abgestimmt auf das I/O System des Unternehmens in 60 mm angeboten (Bild 2). Der Kupfer-Sammelschienenbügel ist sowohl dicht an der Klemmstelle als auch an der Kabeleinführung einsetzbar.

Schirmauflage ober- und unterhalb der Klemmstelle

Soll die Schirmablage über die Tragschiene direkt erfolgen, bietet das Schirmanschlusssystem aufrastbare Träger mit Ableitfuß. Diese gibt es in zwei Ausführungen: mit Ableitfuß parallel zur Tragschiene oder quer zur Tragschiene – je nach Leitungsführung. Der Ableitfuß ist für maximal zwei Schirmablagen ausgelegt.

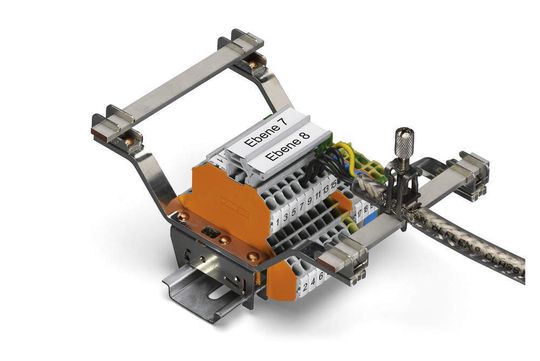

Bild 3: Einfache Befestigung: Der Sammelschienenhalter wird lediglich durch Aufrasten auf der DIN-Tragschiene befestigt und ersetzt damit die Endklammer. Neu ist die Variante mit Kupfer-Sammelschienen ober- und unterhalb der Klemmstelle, die die beidseitige Schirmauflage ermöglicht. (Archiv: Vogel Business Media)

Wird mehr Ablagefläche benötigt, kann auch eine verzinnte Kupfer-Sammelschiene parallel zur Tragschiene mit zwei Trägern aufgerastet werden. Diese Varianten werden bevorzugt in der Nähe von Klemmstellen eingesetzt. Eine neue Variante ermöglicht die Schirmauflage ober- und unterhalb der Klemmstelle. Auf diese Weise kann der Leitungsschirm direkt an den Klemmstellen auf beiden Seiten der Reihenklemmen aufgelegt werden (Bild 3).

Mit federnden Elementen auf der sicheren Seite

Kontaktiert werden die Leitungsschirme über Schirmklemmbügel in vier Breiten, damit lassen sich Schirmdurchmesser bis 40 mm bequem anschließen. Die Schirmklemmbügel gibt es in zwei Ausführungen: eine mit reiner Federkraftlösung und eine mit Rändelschraube und Zusatzfederung im Fußbereich.

Erstere hat eine bedienerunabhängige Haltekraft für den Schirm, die lediglich vom Schirmdurchmesser abhängt. Sie ist schnell und ohne Werkzeug montierbar. Letztere hat eine größere Haltekraft und kann als Hilfszugentlastung eingesetzt werden. Beide Ausführungen sind rüttelsicher und wartungsfrei aufgrund der federnden Elemente.

*Dipl.-Ing. Barbara Tiemann ist Produktmanagerin Interconnections bei WAGO in Minden.
