Starterkit für Echtzeit-Industrieanwendungen nach neuem IEEE-TSN-Standard

Echtzeit-Ethernet Starterkit für Echtzeit-Industrieanwendungen nach neuem IEEE-TSN-Standard

14.07.2015 Margit Kuther

Anbieter zum Thema

TTTech Computertechnik AG

GLYN GmbH & Co. KG

MES Electronic Connect GmbH & Co. KG


congatec GmbH

Industrieanwendungen über Standard-Echtzeit-Ethernet realisiert das DE-Starterkit von TTTech, das IEEE TSN (Time-Sensitive-Networking) unterstützt.

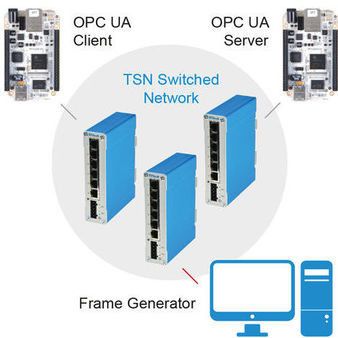

DE-Starterkit von TTTech: testet die Leistungsfähigkeit von OPC UA und Profinet-Komponenten über ein TSN-Netzwerk (Bild: TTTech) — DE-Starterkit von TTTech: testet die Leistungsfähigkeit von OPC UA und Profinet-Komponenten über ein TSN-Netzwerk
(Bild: TTTech)

Das DE-Starterkit von TTTech bietet ein Out-of-the-Box Set-up und ermöglicht es, die Leistungsfähigkeit von OPC-UA- und Profinet-Komponenten über ein TSN-Netzwerk zu testen.

Im Set enthalten sind TSN-fähige Switches von TTTech, Netzknoten mit OPC UA und vorinstallierte Konfigurationen.

Was Time-Sensitive-Networking leistet

TSN (Time-Sensitive-Networking) beinhaltet eine Reihe von IEEE-Ethernet-802-Substandards, die von der IEEE-TSN-Arbeitsgruppe definiert wurden.

Die neuen Standards ermöglichen Time-Scheduling von Ethernet-Kommunikation und damit eine vollständig deterministische Echtzeitkommunikation innerhalb der 802-Standards.

TSN-Nutzer profitieren von „Guarantee of Service“, das die Konvergenz von Steuerungen, Streaming und Datenverkehr über ein Standard-Ethernet-Netzwerk ermöglicht, ohne die Echtzeitleistung zu beeinträchtigen oder Bandbreite zu verlieren.

Diese Konvergenz bedeutet, dass Echtzeitindustriesysteme mit Cloud-Services verbunden und miteinander über Standard-Ethernet synchronisiert werden können.

Der Hauptfokus liegt auf dem Substandard TSN 802.1Qbv

TTTech ist in den IEEE-TSN-Standardisierungsbemühungen aktiv und bringt mehr als 15 Jahre Erfahrung mit deterministischen hochverfügbaren Netzwerken ein. Dieses Know-how wurde verwendet, um das DE-Starter Kit mit dem Hauptfokus auf den Substandard TSN 802.1Qbv zu entwickeln.

Mit diesem Paket können Kunden mehr über TSN erfahren und ihre eigenen Anwendungen über ein deterministisches Ethernet-Netzwerk evaluieren.

Verfügbarkeit ab Herbst 2014

Das Starter-Kit wird im vierten Quartal 2015 verfügbar sein, eine spätere Version des Pakets wird auch den SAE Time-Triggered Ethernet-Standard unterstützen.

„Mit dem DE-Starter Kit von TTTech können Industriekunden zum ersten Mal ihre eigenen Anwendungen über ein TSN-Netzwerk evaluieren. Dieses Produkt zeigt, wie Anwender von Echtzeitanwendungen, die auf Standard-basiertem Ethernet kommunizieren, Nutzen aus den deterministischen Eigenschaften dieser Technologie ziehen können“, so Dr. Markus Plankensteiner, Director Industrial Solutions bei TTTech.
