SoC-FPGA-Makerboard SmartFusion2 exklusiv bei Digi-Key

11.01.2018 Margit Kuther

Anbieter zum Thema

DigiKey Corp

MicroConsult Academy GmbH

eepd-just-embedded-4zu1 (© E.E.P.D. GmbH)

E.E.P.D. Electronic Equipment Produktion & Distribution GmbH

Cadlog Group

SmartFusion2 von Microsemi vereinfacht die Entwicklung von Anwendungen für den ARM Cortex M3 und die FPGA-Struktur aus 12.000 Logikelementen (LE) in der SmartFusion2-Komponente.

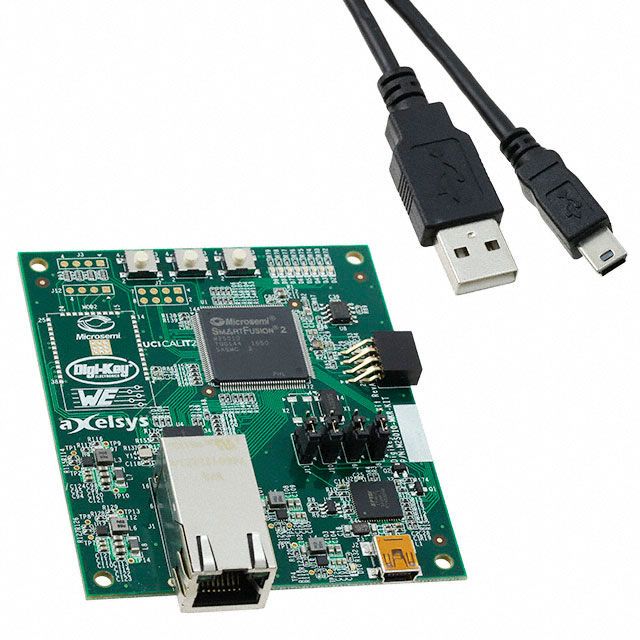

Der Lieferumfang besteht aus dem SmartFusion2-Board, einem USB-Kabel für Stromversorgung, Programmierung und Kommunikation und einer Schnellstartanleitung.

Das Board eignet sich für die Entwicklung von Anwendungen mit dem SmartFusion2-SoC-FPGA von Microsemi. Diese Produktfamilie bietet mehr Ressourcen in FPGAs niedriger Dichte bei geringer Leistungsaufnahme, Sicherheit und SEU- (Single-Event Upset) FPGA-Konfiguration.

Die wichtigsten Merkmale des SmartFusion2-010-SoC-FPGAs sind ein ARM-Cortex-M3-Prozessor, GigE-MAC, USB-OTG, integrierter DDR2/3-Controller sowie weitere Peripheriebausteine, FPGA mit 12.000 Logikelementen und hohe Sicherheitsstandards zum Schutz des geistigen Eigentums (IP) der Kunden.

Das Entwicklungsboard verfügt u.a. über einen 1000BASE-T-PHY mit Anschluss, zwei nicht belegte Schnittstellen für den ESP32 und den ESP8266 (nicht im Lieferumfang) und USB.

Details zum SmartFusion2-Makerboard (M2S010-MKR-KIT)

SmartFusion2-SoC-FPGA M2S010

10/100/1000BASE-T-PHY VSC8541

RJ45 7499111221A von Würth Elektronik

Umgebungslichtsensor

16-Mbit-SPI-Flash

Acht Benutzer-LEDs

Über USB integrierte FlashPro5-Programmierhardware

Steckverbinder für ESP8266 (nicht im Lieferumfang)

Footprint-Layout für ESP32 (nicht im Lieferumfang)

USB-Port für UART-Kommunikation

Versorgung über LX7167A

Taktquelle mit 50 MHz

2 Taster für den Nutzer

„Dieses neue SmartFusion2-Evaluierungsboard eignet sich hervorragend für die große Entwickler-Community“ so David Stein, VP, Global Semiconductor bei Digi-Key. „Es handelt sich hier um eine leistungsfähige, integrierte Plattform mit hohem Mehrwert für alle, die sich in ein SmartFusion2-System mit Wi-Fi und Ethernet einarbeiten möchten.“

Das COM Express Typ 10 mit E3900-CPU: das kleinste COM-Express-Modul belegt nur einen der sonst zwei COM-Express-Steckverbinder. (Bild: MSC Technologies)
