Vorladerelais Schaltet die Antriebsbatterie von Hybrid- und Elektrofahrzeugen

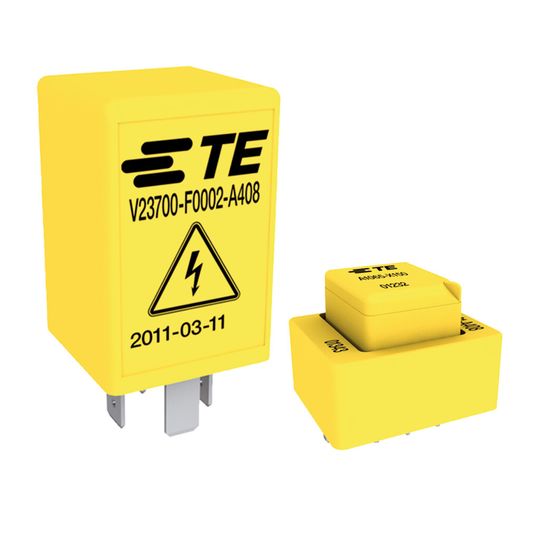

Das kompaktes Vorladerelais Mini K HV von TE Connectivity unterstützt das Zu- und Abschalten der Antriebsbatterie in Schaltgeräten für Hybrid- und Elektrofahrzeuge.

Anbieter zum Thema

Bürklin GmbH & Co. KG

E.E.P.D. Electronic Equipment Produktion & Distribution GmbH

Shanghai Yongming Electronic Co., Ltd.

TE Connectivity Ltd.

TE Connectivity

mehr weniger

TE Connectivity

weniger

Das Mini K HV übernimmt unmittelbar vor der Betätigung des Batterie-Hauptrelais, die Ladung der Zwischenkreis-Kapazitäten über einen Vorlade-Widerstand, um die Hauptrelais-Kontakte vor extrem hohen Einschaltströmen zu schützen.

Schaltet Ströme bis 20 A bei 450 V

Mit erheblich reduzierten Maßen von 25,5 mm x 20,7 mm x 19,3 mm in der Leiterplatten-Version stellt das Mini K HV einen wesentlichen Innovationssprung gegenüber herkömmlichen Vorladerelais-Lösungen dar. Eine optimierte Konstruktion der Schaltkontakte ermöglicht es, Ströme von bis zu 20 A bei Systemspannungen von bis zu 450 V zu schalten. Selbst im Fehlerfall ist das Relais in der Lage, den Vorladekreis zuverlässig von der Antriebsbatterie zu trennen. Zusätzlich zu der Version mit Leiterplatten-Anschlüssen ist das Mini K HV als steckbares Relais verfügbar.

Produktmerkmale:

• kompaktes Hochvoltrelais für Vorlade-Anwendungen bis zu 450 V,

• Vorlade-Ströme bis zu 20 A,

• Fehlerabschaltungen bis zu 20 A,

• Verfügbar mit Löt- und Steckanschlüssen.

Typische Applikationen:

DC-Hochvolt-Vorlade-Applikationen in

• hybriden,

• rein elektrischen und

• Brennstoffzellen-Fahrzeugen.

(ID:42615061)
