Wenn in Gelsenkirchen angepfiffen wird und Mannschaften gegeneinander antreten, zählen nur Sieg oder Niederlage. Aber auch hier gilt: Ohne Technik geht nichts. Wir blicken hinter die Kulissen.

FIFA-Präsident Joseph Blatter schwärmte über die Veltins-Arena auf Schalke: „So ein Stadion hat die Welt noch nicht gesehen“. Der europäische Fußballverband UEFA stufte die multifunktionale Fußball-Spielstätte in seine höchste zu vergebende Kategorie als 'Fünf-Sterne-Stadion' ein: „Der Veranstaltungsort wird den Anforderungen mehr als gerecht und könnte sogar als 'Sechs-Sterne-Stadion' bewertet werden“, so die Verantwortlichen.

Von Bruce Springsteen bis zum Regierungsgipfel

Diese Lobeshymnen unterstreichen die Resonanz, die die Arena seit ihrer Eröffnung im August 2001 erfahren hat. Innerhalb kürzester Zeit etablierte sie sich als eine der modernsten Veranstaltungsstätten des Kontinents. Die UEFA ordnet das Stadion in die höchste Klassifikation 4 ein. Millionen Menschen haben bis heute nicht nur sportliche Veranstaltungen besucht. Vom Stockcar-Rennen über Musikkonzerte bis zum Biathlon reicht hier die Bandbreite.

Bildergalerie

Das komplett privatwirtschaftlich finanzierte Stadion besticht durch seine Technik. Das herausfahrbare Rasenfeld, das verschließbare Dach, die verschiebbare Südtribüne und der überdimensionale Videowürfel unter dem Dach sind nur einige technische Highlights. Mit der Knappenkarte etablierte sich ein bargeldloses, auf Chiptechnologie gestütztes Zahlungsmittel. Die Eintrittskarte basiert ebenfalls auf Chiptechnologie und steuert den Zutritt problemlos und sicher.

Riesenwanne als Schublade: das Schiebefeld

Eines der markanten Kennzeichen des Stadions ist das mobile Spielfeld. Das Spielfeld der Veltins-Arena ist mehr als ein grüner Rasen. Es wird mit Hilfe von zwei Platz sparenden Rollenenergieketten und speziellen Leitungen auf einer einfachen Strecke von 170 m bewegt. Gebettet auf eine 118 m lange und 79 m breite Wanne ist er der einzige Rasen der Bundesliga, der sich bewegt und das hin und zurück auf einer Strecke von etwa 340 m. Vorbild war hierbei der Gelredome im niederländischen Arnheim.

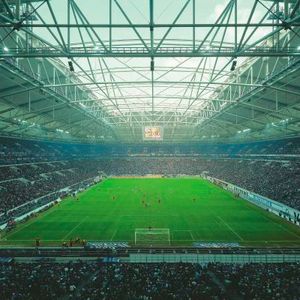

Die Rasenfläche befindet sich im Grunde nur zu den Spielen innerhalb des Stadions (Bild 1). Durch die Auslagerung gewährleistet man optimale Bedingungen für die empfindliche Grünfläche. Die Stadienränge sind hoch und verhindern in der Regel eine direkte Sonneneinstrahlung. Das macht sich beim Rasen bemerkbar, der sonst alle paar Monate durch einen sehr teuren Rollrasen ausgetauscht werden müsste. Beim Verschieben des Feldes kommen die Rollenenergieketten von igus für die Stromversorgung zum Einsatz. Sie benötigen wenig Platz.

Das Prinzip des mobilen Spielfeldes ist relativ einfach. Die 11.000 t schwere Wanne wird wie eine Schublade in die Arena hinein und heraus geschoben. Damit das reibungslos funktionieren kann, wurden in dem so genannten Sekundärboden, dem Fundament, 16 Stahlschienen eingelassen. Jede ist 25 cm breit und 300 m lang, auf ihnen wird die Wanne samt Rasen in die Arena befördert.

Angeschoben wird das Feld von vier hy­draulischen Pressen, so genannten Gripper Jacks. Die Pressen schieben das Spielfeld 1,5 m/min nach vorne. Danach löst sich der Motor aus seiner Verankerung, fährt den Stempel über die Stahlschienen im Sekundärboden weiter, krallt sich wieder fest und setzt von neuem an. Der gesamte Vorgang dauert 3,5 bis 4 Stunden.
