Kabel-Tools Reißfäden und Kettenöffner für Kabel und ihre Mäntel

Autor / Redakteur: Michael Blaß * / Lea Drechsel

Einfach und schnell soll es gehen, denn Montagearbeiten kosten Zeit und Geld. Hier werden einige Tools und Techniken vorgestellt, die dabei helfen, Ressourcen zu sparen und Kabel zu schützen.

Anbieter zum Thema

SAB Bröckskes GmbH & Co KG
MES Electronic Connect GmbH & Co. KG
Mit dem readycable Produktfinder lassen sich konfektionierte Leitungen online auswählen und direkt bestellen.
Mit dem readycable Produktfinder lassen sich konfektionierte Leitungen online auswählen und direkt bestellen.
(Bild: igus)

Das Öffnen von Energieführungen oder das Abmanteln von Leitungen kann viel Zeit kosten – muss es aber nicht. Unter dem Anspruch Energieführen leicht gemacht stellt die igus GmbH nützliche Ideen bereit, die Zeit und damit Kosten deutlich reduzieren.

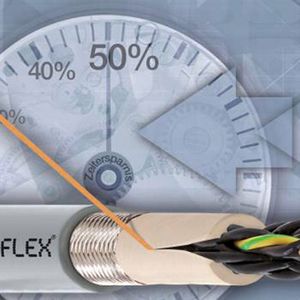

Beispiel CFRIP: Das von igus entwickelte CFRIP-Abmantel-Prinzip ist so einfach wie wirkungsvoll. Ein dünner und hochfester Reißfaden wird beim Absetzen von einer langen Leitungslänge aus dem Mantel herausgezogen und reißt diesen auf.

Bildergalerie

Wie ein Reißverschluss wird der Mantel durch einfaches Ziehen am CFRIP-Reißfaden bis zur gewünschten Länge geöffnet. Anschließend können die einzelnen Adern komfortabel aus dem Mantel genommen werden. Auf diese Weise sparen Installateure 50% der sonst für das Absetzen von Leitungen notwendigen Zeit ein. Außerdem kann auf spezifisches Abmantelwerkzeug verzichtet werden

Faden hilft beim Abmanteln – ausführliche Materialsuche

Die Konstruktion des in die Leitung integrierten Reißfadens verhindert eine Beschädigung des Verseilelementes beim Abmanteln der chainflex Leitung. Dahinter stehen fast zwei Jahre dauernde Versuchsreihen im Labor. Hierbei wurden die unterschiedlichen Werkstoffarten und Beschichtungen verglichen.

Ergänzendes zum Thema
Einfaches Montagewerkzeug

Das Öffnen der Kettenglieder von E-Ketten aus der Serie E2/000 wird mit dem Kettenöffner um ein Vielfaches beschleunigt und dadurch ergibt sich enorm eingesparte Montagezeit.

Öffnen und Schließen von längeren Kettenstücken wird in einem Rutsch möglich.

Das Werkzeug für die eigene Montage- oder Konfektionierungsstraße minimiert die Durchlaufzeiten deutlich.

  • Reduzieren der Montagezeit zum Öffnen der Kette von 33 Sek. auf 2 Sek. getestet Serie 2700.07
  • für E2/000 Programm (2400/2500, 2600/2700, 3400/3500)
  • Öffnen und Schließen längerer Kettenstücke in einem Rutsch

Von verschiedensten Faden-Herstellern wurden Fadentypen, Werkstoffe und Beschichtungen in die Leitungen integriert und diese in der Dauerbewegung über Millionen von Zyklen getestet. Dabei trennte sich dann sehr schnell die Spreu vom Weizen.

Viele Fäden waren den Mantelwerkstoffen nicht gewachsen und rissen, bevor der Mantel geöffnet wurde. Andere Fadenmaterialien und Aufbauten zerstörten nach den getesteten Millionen Zyklen die Isolationswerkstoffe der Adern.

Mantel durch Faden zertrennt, Schirmung bleibt unversehrt

Denn die Bewegung der Adern zum Faden ist nicht unerheblich. Nach 15 unterschiedlichen Testreihen hatte igus die richtige Faden/Beschichtungskombination für den CFRIP-Reißfaden qualifiziert. Dieser Reißfaden bietet folgende Vorteile für den Nutzer der Leitungsserien:

  • Erstens eine leichte Absetzbarkeit von langen Absetzlängen, die üblicherweise im Schaltschrank benötigt werden.
  • Zweitens eine 50 prozentige Zeitersparnis bei der Absetzbarkeit von chainflex Leitungen mit Reißfaden.
  • Und drittens garantierte und uneingeschränkte Nutzbarkeit in der e-Ketten-Anwendung ohne Beschädigung von Aderisolation oder Außenmantel.
