Welchen Einfluss die verfügbare Speichertiefe hat

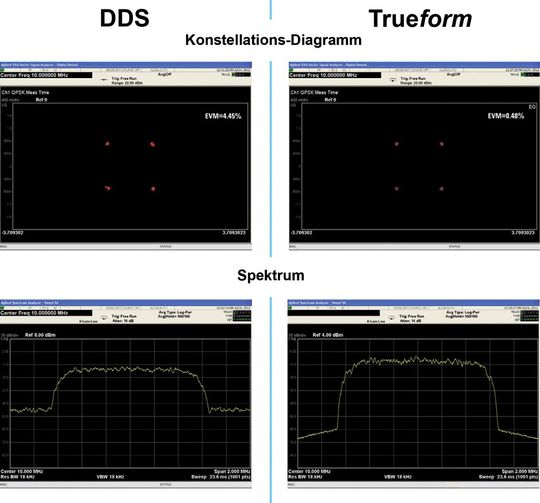

Bild 3: Vergleich der beiden Konstellations-Diagramme und der beiden Spektren erzeugt durch einen Trueform-Arbiträr-Generator und einem vergleichbaren Generator basierend auf DDS-Technik.
Bild 3: Vergleich der beiden Konstellations-Diagramme und der beiden Spektren erzeugt durch einen Trueform-Arbiträr-Generator und einem vergleichbaren Generator basierend auf DDS-Technik.
(dataTec)
Bei der DDS-Technologie sind die Punkte eher eine Ellipse, was darauf hinweist, dass die EVM (Error Vector Magnitude / Korrektur-Vektor-Amplitude) deutlich größere Werte annehmen kann wie mit der Trueform-Technologie. Die ovalen Punke im Konstellations-Diagramm (bei DDS) lassen es zu, den Jitter als Phasenrauschen zu interpretieren. Im Gegensatz dazu sieht man bei Trueform einen Kreis um den theoretischen Mittelpunkt, das Gaussche Rauschen. Vergleicht man die beiden Spektren, so ist ein deutlich größerer Dynamik-Bereich, um 20 dB, mit Trueform erreichbar. Ebenfalls von Bedeutung ist die verfügbare Speichertiefe. Einige modulierte Signale erfordern ein minimales Zeitfenster von beispielsweise einen kompletten Daten-Frame, damit dieser von einem Empfänger als solcher erkannt wird. Ein DVB-T-Signal benötigt ein Minimum von 68 OFDM-Symbole, was ungefähr 70 ms entspricht. Der Empfänger muss auf dieses TPS- (Transmission-Parameter-Signalling-)Signal synchronisieren und es decodieren, um überhaupt Zugriff auf die Übertragungsdaten zu erhalten. Für einen Signalgenerator mit einer Abtastrate von 100 MSa/s bedeutet das eine minimale abgespeicherte Kurvenform von 7 MSampels im Datenspeicher des Arbiträrgenerators. Der 33500B verfügt optional über einen Speicher mit 16 MSamples, was 16*106 Stützstellen für die Arbiträrfunktion entspricht, die sich auch in bis zu 512 Sequenzen aufteilen lassen.

Literaturhinweis

[1] „Hochwertige Signale erschwinglich generieren“, Elektronik Praxis, Heft 16 / 2012, Seite 52, 53

[2] Video: 33500B Jitter-Präsentation Markus Kohler, http://www.datatec.de/dataTec-Video-33500B-Agilent.htm

[3] Complex Modulation Generation with Low-Cost Arbitrary Waveform Generators, White Paper, Agilent Technologies, Publication 5991-1100EN

* Klaus Höing ist für die Öffentlichkeitsarbeit bei dataTec in Reutlingen zuständig.
