Haptischer Rückmelder Qualifiziert nach AEC Q200

Vishay hat einen AEC-Q200-qualifizierten haptischen Rückmelder mit 12 V Betriebsspannung für LCD-Bildschirme, Touchscreens und Touch-Schalter in Automobilanwendungen vorgestellt, der auch in kundenspezifischen Ausführungen erhältlich ist.

Anbieter zum Thema

Data Modul AG

Jauch Quartz GmbH

ET System electronic GmbH

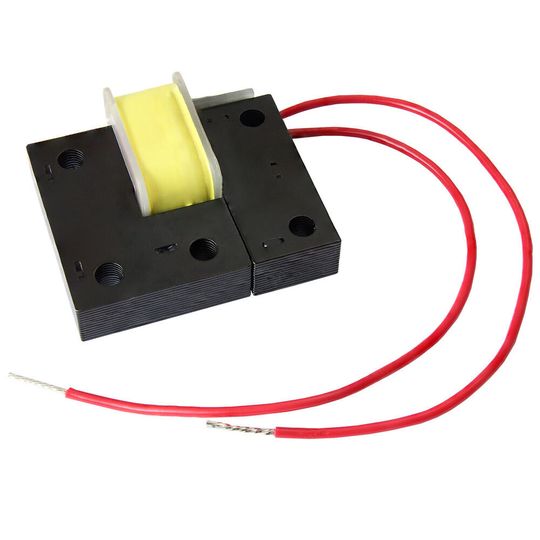

Der IHPT-1411AF-ABA basiert auf einem kompakten, zweiteiligen Design mit Befestigungslöchern zur einfachen Installation und direkten Kraftübertragung, ist in hohem Maße stoß- und vibrationsfest und ermöglicht auch in lauten Umgebungen eine eindeutige taktile Rückmeldung.

Beim IHPT-1411AF-ABA handelt es sich um ein elektromagnetisches Bauteil, das elektrische Energie in einen mechanischen Impuls oder eine Vibration für berührungsbasierte Interaktion umwandelt, wobei Amplitude und Frequenz der Rückmeldung durch die Amplitude und das Tastverhältnis des Steuersignals bestimmt werden. Die durch einen Gleichspannungspuls angesteuerte Antriebsspule erzeugt ein Magnetfeld, das den beweglichen Kern anzieht. Im spannungslosen Zustand kehrt der Kern durch Federkraft oder elastisches Material (dieser Mechanismus ist vom Anwender bereitzustellen) in seine Ausgangsstellung zurück.

Zu den Besonderheiten des Rückmelders gehört seine kurze Reaktionszeit von <5 ms; er kann mit Spannungen bis 16 V angesteuert werden und ermöglicht die Erzeugung diverser haptischer High-Definition- (HD) Effekte. Mit seinem weiten Betriebstemperaturbereich bis 105 °C eignet er sich ideal für raue Einsatzumgebungen. Das Bauteil wird in Armaturenbrettern, Mittelkonsolen und Touchscreens für Mensch-Maschine-Schnittstellen eingesetzt und kann taktiles Feedback für elektronische Schaltgetriebe, Lenkräder, Sitze und andere Bedienelemente im Fahrzeug liefern.

Durch die einfachen Spulen- und Kernkomponenten des IHPT-1411AF-ABA können Entwickler einen Rücksprungfedermechanismus in die Displayhalterung integrieren, dadurch ist ein zusätzliches Gehäuse überflüssig. Dank der niedrigen Betriebsspannung von nur 12 V wird keine zusätzliche Stromversorgung mit höherer Ausgangsspannung benötigt, wie sie bei anderen Technologien erforderlich ist. Dadurch verringert sich der Kostenaufwand für die Implementierung des Aktors um bis zu 40 Prozent. Zugleich verringert sich die Bauhöhe, und es wird eine höhere Kraftdichte erreicht im Vergleich zu konkurrierenden Technologien wie linearen Resonanz-, linearen Breitband-, exzentrischen Rotationsmassen- und Piezoaktoren.

Der neue Rückmelder kann mit einem 12-V/5-ms-Impuls eine Last von 0,5 kg bis auf 6 g beschleunigen; konkurrierende Technologien schaffen diese Beschleunigung nur bis zu einer Last von 0,1 kg bis 0,2 kg. Die Antriebsspule hat eine Induktivität von 1,8 mH, einen typischen DCR von 0,95 Ω und eine Spule-zu-Kern-Isolationsspannung von 150 VDC. Das Bauteil ist RoHS-konform und eine Spule-zu-Kern-Isolationsspannung von 150 V_DC. Das Bauteil ist RoHS-konform und halogenfrei, es besitzt standardmäßig Anschlussdrähte mit reinverzinnten Enden. Vishay kann Montage-Orientierung, Anschlussart und Performance des Rückmelders IHPT-1411AF-ABA an spezifische Kundenwünsche anpassen.
