M12 Steckverbinder Push-Pull und Schraube: Kombiniertes Dichtungskonzept für M12

Von Kristin Rinortner 1 min Lesedauer

Anbieter zum Thema

Yamaichi Electronics Deutschland GmbH
ACTRON AG
ept GmbH
ILME GmbH

Sicher zwischen Push-Pull und Schraubverriegelung wechseln ohne Abstriche bei der Dichtigkeit: Der M12 Push-Pull mit Innenverriegelung setzt dafür auf ein doppeltes, unabhängiges Dichtungssystem für eine maximale Zuverlässigkeit.

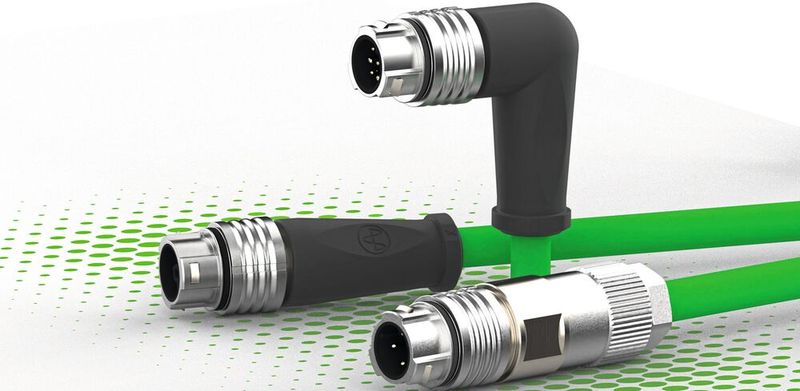

Doppelt dichtet besser: Der M12 Push-Pull-Steckverbinder Y-Circ M von Yamaichi Electronics setzt auf zwei unabhängige Dichtungssysteme für Schraub- und Push-Pull-Steckverbinder des Formats M12.(Bild: Yamaichi)
Doppelt dichtet besser: Der M12 Push-Pull-Steckverbinder Y-Circ M von Yamaichi Electronics setzt auf zwei unabhängige Dichtungssysteme für Schraub- und Push-Pull-Steckverbinder des Formats M12.
(Bild: Yamaichi)

Das System des Y-Circ M nach IEC 61076-2-012 aus dem Hause Yamaichi ist wasser- und staubgeschützt (IP65 / IP67) und nutzt unabhängige Dichtungskonzepte für Schraub- und Push-Pull-Steckverbinder, da sowohl die Buchse als auch der Stecker mit eigenen Standard O-Ringen für die Abdichtung ausgestattet sind.

Verbindet man eine Push-Pull-Buchse mit einem M12-Steckverbinder mit Schraubverriegelung, erfolgt die Abdichtung über einen O-Ring am Boden der Buchse, der durch ein präzises Drehmoment aktiviert wird. Verwendet man den M12 Push-Pull als Kabelstecker, dichtet ein weiterer O-Ring den Buchsenkragen ab.

Eingesetzt werden Standard O-Ringe, die im Gegensatz zu Formdichtungen weltweit verfügbar sind. Auch die automatische Bestückung bei der Integration der Isolatoren in Kundengehäuse ist bei der Verwendung von Standard O-Ringen weiterhin möglich.

Damit bietet der M12-Steckverbinder die Möglichkeit, flexibel zwischen Push-Pull- und Schraubverriegelung zu wechseln, ohne die Dichtigkeit zu beeinträchtigen, da die Dichtungen bei gemischten Steckvorgängen nicht durch das jeweils andere System verschlissen werden.

So kann man innerhalb der vom Hersteller garantierten 100 spezifizierten Steckzyklen flexibel zwischen den Verriegelungsarten wechseln und dabei die volle Dichtleistung bewahren. Diese Flexibilität ist besonders in Anwendungen von Vorteil, bei denen unterschiedliche Verriegelungssysteme zum Einsatz kommen. Dank des zukunftsorientierten Gerätedesigns kann der Hersteller sein Gerät auch „Push-Pull-ready“ auslegen und trotzdem bei Bedarf die klassische Schraubverriegelung verwenden. (kr)
