Die Messung der leitungsgebundenen Emissionen ist die einfachste und kostengünstigste Methode, um einen Hinweis darauf zu erhalten, ob ein Design die EMI/EMC-Anforderungen erfüllen kann. Eine Netznachbildung ist ein unverzichtbarer Bestandteil einer solchen Prüfung.

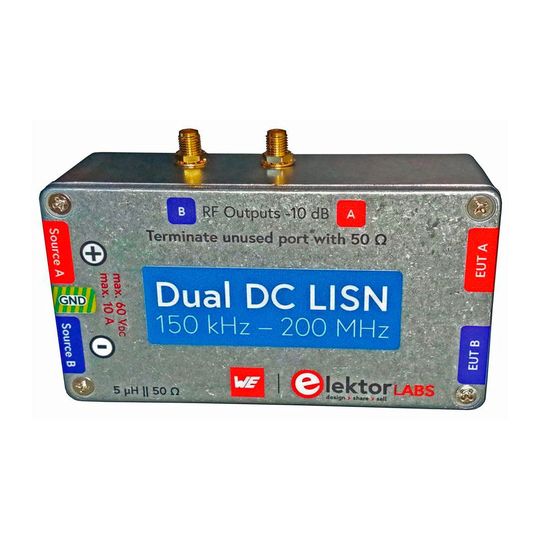

Bausatz für die Netznachbildung: Da alle SMD-Bauteile vormontiert sind, müssen Sie nur noch die Steckverbinder anlöten und die Platine in das vorbereitete Gehäuse einsetzen, um das Messgerät fertigzustellen.(Bild: elektor) — Bausatz für die Netznachbildung: Da alle SMD-Bauteile vormontiert sind, müssen Sie nur noch die Steckverbinder anlöten und die Platine in das vorbereitete Gehäuse einsetzen, um das Messgerät fertigzustellen.
(Bild: elektor)

Eine Netznachbildung, die im Englischen die Bezeichnung Line Impedance Stabilization Network (LISN) trägt, bietet eine einfache und kostengünstige Möglichkeit, leitungsgebundene Emissionen an Netzleitungen von Geräten zu ermitteln, die für die EMV-Pre-Compliance geprüft werden müssen. Eine Netznachbildung wird von Labors für grundlegende Pre-Compliance-Tests verwendet und macht Tests in einem zertifizierten Full-Compliance-Testlabor für eine spätere Zertifizierung in der Regel weniger kostspielig, da weniger oder keine Änderungen an einem Design mehr vorgenommen werden müssen, um es EMV-konform zu gestalten. Denn jedes Problem, das Sie vorab in Ihrem eigenen Labor lösen können, spart eine Menge Zeit und Geld.

Dafür hat Elektor in Zusammenarbeit mit Würth Elektronik einen 5-µH-Dual-DC-LISN (50 Ω) entwickelt, der Spannungen bis zu 60 V und Ströme bis zu 10 A unterstützt. Das Gerät misst HF-Störungen auf beiden Kanälen (der Stromversorgung) mit Hilfe von 5-μH-Sperrinduktivitäten. Das interne 10-dB-Dämpfungsnetzwerk – eines in jedem Kanal – enthält einen Hochpassfilter dritter Ordnung mit einer Grenzfrequenz von 9 kHz, um den Eingang von Instrumenten wie z. B. einem Spektrumanalysator vor potenziell schädlichen Gleichspannungen oder niedrigen Frequenzen zu schützen, die vom Prüfling (EUT – Equipment Under Test) stammen.

Bildergalerie

Das Dual-DC-LISN-Kit (150 kHz – 200 MHz) besteht aus einer 4-lagigen Platine bestück mit allen SMD-Bauteilen, einem vorgebohrten Gehäuse mit gedrucktem Frontplattenlayout, fünf vergoldeten, isolierten 4-mm-Bananenbuchsen (ausgelegt für 24 A, 1 kV) und einem Hammond-Gehäuse (1590N1) in einer Aluminium-Druckgusslegierung. Die Platine wird von Eurocircuits hergestellt.

Das komplette Dual-DC-LISN-Kit kostet 129 €. Weitere Informationen sowie das Datenblatt und die Bestellmöglichkeit finden Sie im Elektor-Shop. (jw)
