Würde statt des Widerstands ein Kurzschluss gewählt, wäre die Resonanzfrequenz durch die Parallelschaltung der beiden Kondensatoren und der Induktivität festgelegt. Die grüne Kurve entspricht dem Optimalwert der Dämpfung. Dieser Wert lässt sich leicht mit numerischen Verfahren [1] ermitteln, die hierfür eine geschlossene Lösung enthalten.

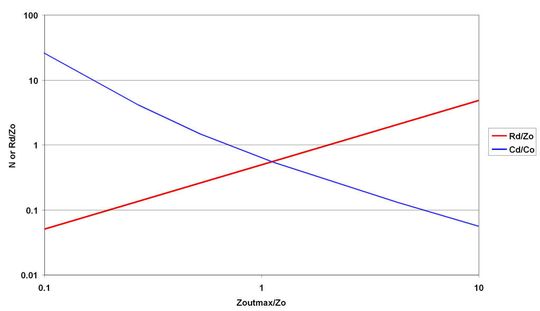

Bild 3 kann bei der Auswahl der Dämpfungsbauelemente hilfreich sein. Dieses Diagramm wurde aus der geschlossenen Lösung abgeleitet, die von R.D. Middlebrook entwickelt wurde. Auf der Abszisse ist das Verhältnis der Ausgangsimpedanz des gedämpften Filters zur charakteristischen Impedanz des ungedämpften Filters (Zo = (Lo/Co)1/2) aufgetragen.

Ordinatenwerte sind Verhältnis von Dämpfungskondensators zum Filterkondensator

Die beiden Ordinatenwerte sind das Verhältnis des Dämpfungskondensators zum Filterkondensator (N) und das Verhältnis des Dämpfungswiderstands zur charakteristischen Impedanz. Wenn Sie nach diesem Diagramm vorgehen möchten, wählen Sie anhand der Anforderungen für die Schaltung zunächst Lo und Co, um Zo festzulegen.

Legen Sie dann Ihre maximale Eingangfilter-Quellimpedanz fest, indem Sie die minimale Stromversorgungs-Eingangsimpedanz durch 2 dividieren (was einer Dämpfung um 6 dB entspricht). Die minimale Stromversorgungs-Eingangsimpedanz ist gleich Vinmin2/Pmax. Hieraus können Sie einen Abszissenwert berechnen.

Anschließend können Sie einfach das Verhältnis vom Dämpfungskondensator zum Filterkondensator und das Verhältnis des Dämpfungswiderstands zur charakteristischen Impedanz ablesen.

Beispielsweise hat ein Filter mit einer Induktivität von 10 µH und einem Kondensator von 10 µF eine charakteristische Impedanz von Zo = (10 µH/10 µF)1/2 = 1 Ohm. Würde es zum Filtern einer 12-W-Stromversorgung mit einer Mindesteingangsspannung von 12 V eingesetzt, dann würde die Stromversorgungs-Eingangsimpedanz Z = V2/P = 122/12 = 12 Ohm betragen.

Die maximale Quellimpedanz sollte dann halb so groß sein, also 6 Ohm. Gehen Sie nun im Diagramm auf der Z-Achse nach 6/1 = 6. Anschließend lesen Sie ab: Cd/Co = 0,1 oder 1 µF und Rd/Zo = 3 oder 3 Ohm.

Im Power-Tipp Nr. 5 werden wir uns mit dem Einsatz eines Abwärtsreglers in einem Abwärts-/Aufwärts-Schaltregler beschäftigen.

* *Robert Kollman ist Senior Applications Manager und Distinguished Member of Technical Staff bei Texas Instruments.
