SCALE-2-Lösungen für IGBT-Module Plug-and-Play-Gate-Treiber zum Einsatz in Bahnanwendungen

Anbieter zum Thema

EBV Elektronik GmbH & Co. KG

ROHM Semiconductor GmbH

RECOM Power GmbH

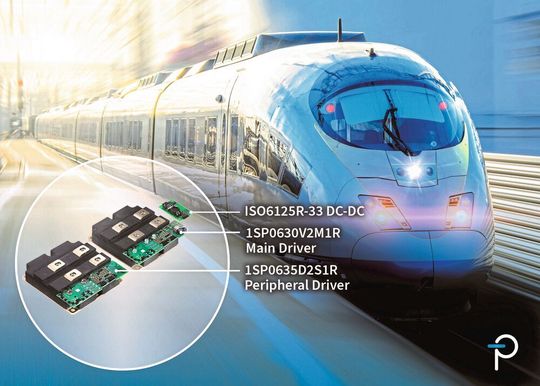

Mit dem SCALE-2-Gate-Treiber für die Ansteuerung eines einzelnen IGBT-Hochleistungsmoduls erweitert Power Integrations seine Gate-Treiber-Technologie für Mittel- und Hochspannungs-Wechselrichteranwendungen. Diese Plug-and-Play-Gate-Treiber bestehen aus dem Haupt-Treiber 1SP0630V2M1R, dem Peripherie-Treiber 1SP0635D2S1R und der Stromversorgung ISO6125R-33. Sie sind laut Hersteller besonders vorteilhaft in Systemen, bei denen zur Erhöhung der Ausgangsleistung mehrere Module parallelgeschaltet werden, weil sie in solchen Anwendungen dem Entwickler größere Gestaltungsfreiheit sowohl beim elektrischen als auch im mechanischen Design bieten. Die kompakten SCALE-2-Gate-Treiber sind in ihren Maßen auf die einkanaligen Gehäuseformate der IGBT-Hochleistungsmodule mit 1200 A bis 1400 A Ausgangsstrom und 3300 V IGBT-Sperrspannung abgestimmt. Die Gate-Treiber der Serie 1SP063xxxx1R unterstützen solche Module von allen namhaften Herstellern. Für die Treiber wird ein ASIC-Chipsatz verwendet, der laut Hersteller Bauteile und Leiterplattenfläche einspart, die Zuverlässigkeit erhöht und die Skalierbarkeit verbessert. SCALE-2-Gate-Treiber ermöglichten es zudem das dynamische Schaltverhalten zu optimieren, die Genauigkeit zu verbessern und den IGBT durch aktives Clamping besser zu schützen. Alle Treiber der Serie 1SP063xxxx1R sind stoß- und vibrationsfest nach IEC 61373 und EMV-qualifiziert nach EN 50121-3-2 sowie IEC 6100-4-x. Schutzfunktionen wie Kurzschlussschutz und Unterspannungsabschaltung sind Standard.
