8-Bit-Mikrocontroller PIC18-Mikrocontroller nun auch mit Core Independent Peripherie

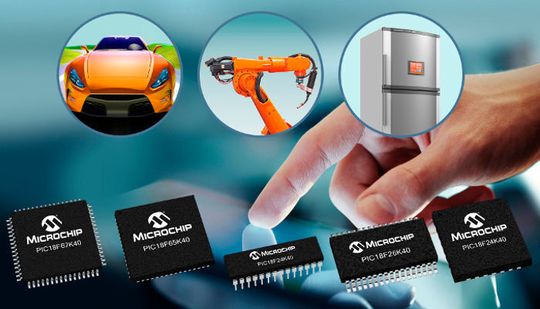

Microchip kündigt die Mikrocontroller (MCUs) der Serie PIC18F „K40“ an. Die aus zehn Bausteinen bestehende Reihe deckt Flash-Speicherkapazitäten von 16 bis 128 KB und Gehäuseoptionen mit 28 bis 64 Pins ab. Die kostenoptimierten 8-Bit-MCUs sind die ersten PIC18-Bausteine, die Microchips Core Independent Peripherie (CIPs) integrieren.

Anbieter zum Thema

GLYN GmbH & Co. KG

MicroConsult Academy GmbH

ISH Ingenieursozietät GmbH

CIPs bieten die Möglichkeit, Aufgaben in Hardware durchzuführen ohne die CPU zu belasten, so dass diese für andere Aufgaben zur Verfügung steht oder in den Sleep-Zustand übergehen kann. Damit wird der Stromverbrauch verringert, eine deterministische Reaktionszeit ermöglicht, sowie der Aufwand bei der Firmware-Entwicklung und Validierung verringert. Der PIC18F „K40“ enthält einen A/D-Wandler (ADC) mit Recheneinheit (ADC2). Dabei handelt es sich um einen intelligenten Analog-zu-Digital-Wandler, der unabhängig vom Core, die Datenerfassung und Signalanalyse in Sensorschnittstellen steuern kann. ( z.B. bei der kapazitiven Berührungserfassung).

Die Erweiterung der PIC18F „K40“ Serie um CIPs basiert auf der erfolgreichen PIC18F „K20“ Reihe. Die MCUs sind kostengünstig und bieten bis zu 128 KByte Flash, 5V-Betrieb, EEPROM und umfangreiche Peripherie. Sie enthalten umfassende Core Independent Peripherie für sicherheitskritische Anwendungen (CRC / Memory Scan, Windowed Watchdog Timer und Hardware Limit Timer), bis zu sieben Hardware-PWMs und mehrere Kommunikationsschnittstellen. Der PIC18 „K40“ bietet zudem intelligente Analog-Peripherie wie Zero Cross Detect (ZCD), einen Komparator und den ADC2. Letzterer bietet Signalanalysefunktionen wie Mittelwertbildung, Filterung, Überabtastung und automatischer Schwellenwertvergleich – unabhängig von der CPU.

Die MCUs eignen sich für zahlreiche Anwendungen und Branchen, z.B. für die Berührungserfassung, industrielle Steuerungen, Consumer, Automotive und das Internet der Dinge (IoT).

Die PIC18F „K40“ MCUs werden durch das Curiosity High Pin Count (HPC) Board und Microchips Softwareentwicklungsplattform mit dem MPLAB® Code Configurator (MCC), MPLAB IDE, XC8 Complier und Microchips neuer Cloud-basierten IDE MPLAB Xpress unterstützt.

Die Baureihe steht bereits in Serienstückzahlen zur Verfügung und besteht aus zehn neuen Bausteinen mit Flash-Speicherkapazitäten von 16 bis 128 KB. Die Gehäuseoptionen bieten 28 bis 64 Anschlüsse, z.B. UQFN (4 mm x 4 mm x 0,5 mm), QFN, SOIC, SSOP, TQFP und DIP.

Weitere Informationen finden Sie auf der Webseite des Herstellers: www.microchip.com.
