Scheibenvaristoren: Optimierte kompakte Bauformen

Hohe Pulsstrombelastbarkeit Scheibenvaristoren: Optimierte kompakte Bauformen

27.02.2023 Von Dipl.-Ing. (FH) Thomas Kuther 1 min Lesedauer

Anbieter zum Thema

ACTRON AG

TRACO ELECTRONIC GMBH

Shanghai Yongming Electronic Co., Ltd.

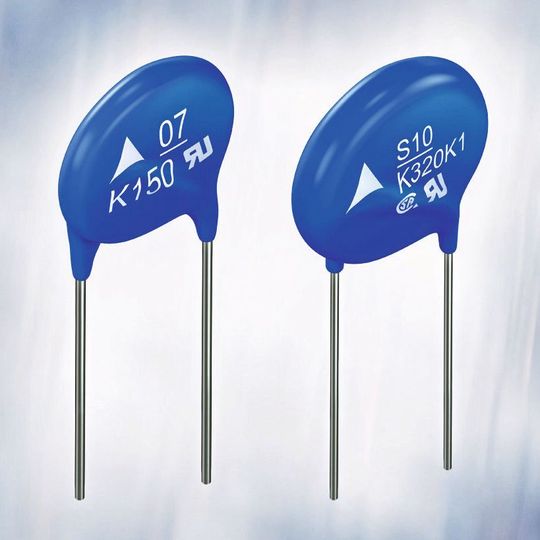

Die bedrahteten Scheibenvaristoren der Serien B72307S0* (Serie StandarD S07 Compact) und B72310S0* (Serie StandarD S10 Compact) der TDK Corporation sind sehr kompakt. Die Bauform B72307S0* deckt ein breites Spannungsspektrum von 115 V_RMS bis 460 V_RMS und die Version B72310S0* von 130 V_RMS bis 680 V_RMS ab.

Die maximale Beaufschlagung mit einem einmaligen Pulsstrom (8/20 µs) beträgt bei den B72307S0*-Typen bis zu 1.200 A, bei den B72310S0*-Typen bis zu 2.500 A. Bei Mehrfachbeaufschlagung liegt die Pulsstrombelastbarkeit nach UL 1449, 4th Edition, bei 500 A (StandarD S07 Compact) bzw. bei 1.500 A (StandarD S10 Compact). Bis zu einer Umgebungstemperatur von 105 °C können die Varistoren ohne Derating betrieben werden.

Wie die Modelle der klassischen Serien StandarD S07 und S10 zeichnen sich auch die optimierten Typen durch die gleiche Leistung und Langlebigkeit aus. Die reduzierten Scheibendurchmesser von 8,5 mm in der Serie StandarD S07 und 11 mm in der Serie StandarD S10 ermöglichen eine noch höhere Flexibilität im Einsatz. Die Beschichtung der Scheiben besteht aus einem flammhemmenden Kunstharz nach UL 94 V-0. Zertifiziert sind die SIOV-Varistoren nach UL, CSA, VDE und IEC.

Für alle Produkte der Serien StandarD S07 und S10 Compact sind PSpice-Modelle verfügbar.

Die optimierte kompakte Bauform und die elektrischen Eigenschaften ermöglichen den platzsparenden Einsatz der S07 und S10 StandarD Compact Typen in zahlreichen Anwendungen wie LED-Beleuchtungen, Schaltnetzteilen und Frequenzumrichtern. Die Serie StandarD S10 Compact eignet sich darüber hinaus für Haushaltsanwendungen wie Mikrowellen oder Kühlschränke.

Hauptanwendungsgebiete:

LED-Beleuchtungen,

Schaltnetzteile,

Haushaltsgeräte.

Haupteigenschaften und -vorteile:

Breites Spannungsspektrum von 115 VRMS bis 460 V_RMS (S07) bzw. 130 V_RMS bis 680 V_RMS (S10),

Mehrfachbeaufschlagung mit 1.200 A (S07) bzw. 2.500 A (S10),

kein Temperatur-Derating bis 105 °C,

langlebiges Design,

sehr kompakte Maße: Durchmesser von 8,5 mm (S07) bzw. 11 mm (S10),

flammhemmende Beschichtung gemäß UL 94 V-0,

Zertifizierungen: UL, CSA, VDE und IEC,

mit PSpice-Simulationsmodellen erhältlich.

Artikelfiles und Artikellinks

Link: Weitere Informationen über die Produkte
