Nur noch eine statt drei Spulen nötig

Drahtloses Laden Nur noch eine statt drei Spulen nötig

13.09.2022 Von Dipl.-Ing. (FH) Thomas Kuther

Anbieter zum Thema

TDK Electronics AG

MicroConsult Academy GmbH

eepd-just-embedded-4zu1 (© E.E.P.D. GmbH)

E.E.P.D. Electronic Equipment Produktion & Distribution GmbH

syslogic-logotype-alt-navy-mint (Syslogic.ai)

Syslogic GmbH

Die TDK Corporation hat die dünne Pattern-Spule WCT38466-N0E0SST101 vorgestellt, die das drahtlose Laden für die nächste Generation an mobilen Endgeräten unterstützt. Bisher mussten insgesamt drei Spulen in drahtlosen Ladesystemen verbaut werden, jetzt ist nur noch eine Spule erforderlich.

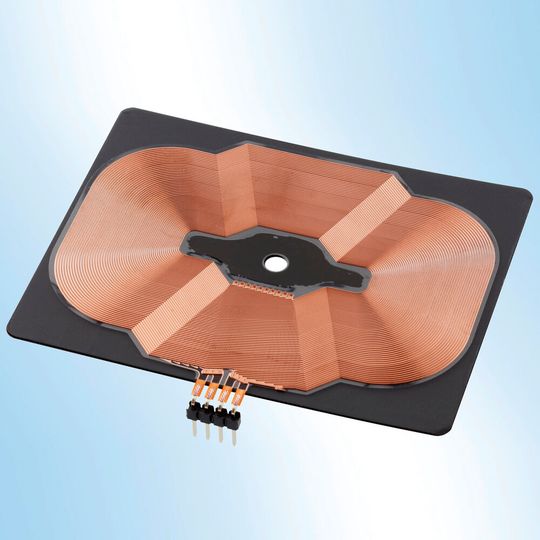

Die Pattern-Spule WCT38466-N0E0SST101: Bisheer mussten insgesamt drei Spulen in drahtlosen Ladesystemen verbaut werden, jetzt ist nur noch eine Spule erforderlich.(Bild: TDK Electronics) — Die Pattern-Spule WCT38466-N0E0SST101: Bisheer mussten insgesamt drei Spulen in drahtlosen Ladesystemen verbaut werden, jetzt ist nur noch eine Spule erforderlich.
(Bild: TDK Electronics)

Die Pattern-Spule wird ohne die Hilfe von konventionellen lithographischen Belichtungs- bzw. Ätzprozessen hergestellt. Stattdessen nutzt TDK seine Prozesstechnologie zusammen mit der von der Achilles Corporation entwickelten Beschichtungstechnologie, die auf der Nanodispersion der organischen Verbindung Polypyrrol aufbaut.

Herkömmlicherweise werden Spulen für drahtloses Laden durch Drahtwickeln hergestellt. Bei dem neuen Prozess hingegen wird ein Dickschicht-Kupfermuster auf einer Dünnschicht aufgetragen. In Verbindung mit den eigens entwickelten magnetischen Materialien von TDK kann die Spulendicke auf bis zu 0,76 mm reduziert werden – etwa ein Fünftel der herkömmlichen Dicke von 3,8 mm gewickelter Spulendrähte. Die neuen Spulen verfügen dank des Einsatzes des optimalen Spulenformmusters über einen größeren Ladebereich, der die Benutzerfreundlichkeit verbessert.

Die drahtlose Leistungsübertragung an mobile Endgeräte wie Smartphones ist äußerst attraktiv. Zuhause, im Büro, im Handel und im Auto ergibt sich eine zunehmende Nachfrage nach drahtlosen Ladelösungen. Durch die deutlich dünneren Durchmesser der TDK-Spulen, die den weitverbreiteten Qi-Standard des Wireless Power Consortium erfüllen, ergeben sich neue Chancen für den Einsatz von drahtlosem Laden.

TDK wird die Entwicklung drahtloser Leistungsübertragung weiter vorantreiben mit dem Ziel, sie in Zukunft allgegenwärtig zu machen.

Artikelfiles und Artikellinks

Link: Mehr bei TDK Electronics
