3-D-Anzeige Multi-Touch-Display ist jetzt in beliebiger Freiform möglich

Redakteur: Dipl.-Ing. (FH) Hendrik Härter

In einer Partnerschaft dreier Unternehmen ist ein Demonstrator einer Multifunktionsanzeige für die Automobilbranche entstanden. Mit speziellen Carbon Nanobuds sind hierfür unterschiedliche Formen möglich.

Anbieter zum Thema

ACTRON AG
Precoplat Präzisions-Leiterplatten-Technik GmbH
DMB Technics AG
Display Solution AG

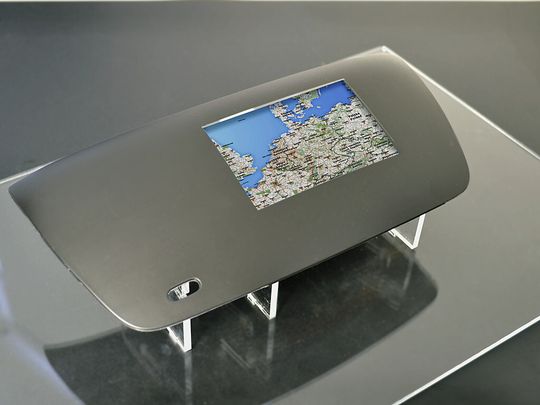

Eine Multitouch-Anzeige in beliebiger Freiform ist dank der Carbon Nanobuds möglich. Der Biegeradius beträgt 1 mm.
Eine Multitouch-Anzeige in beliebiger Freiform ist dank der Carbon Nanobuds möglich. Der Biegeradius beträgt 1 mm.
(Display Solution)

Aus einer Partnerschaft zwischen Canatu, der Schuster Group und Display Solution ist ein 3-D-Berührungssensor für die Automobilindustrie entstanden. Der dabei entstandene Demonstrator ist ein Beispiel für eine Multifunktionsanzeige mit 5-Finger-Touch in IML-Verfahren (In-Mould-Labeling).

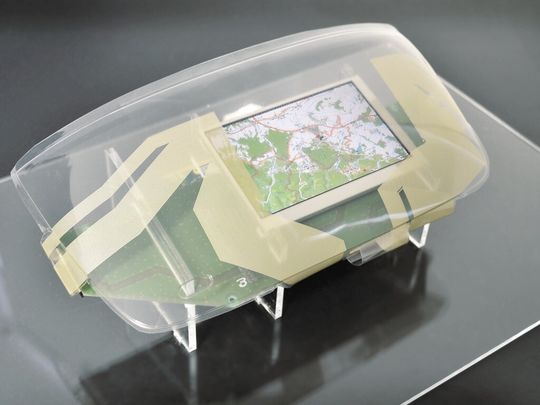

Blick in das Innere des 3-D-Touchsystems: Für Automobildesigner ist es schon seit langem der Wunsch, Dashboards und Mittelkonsolen flexibel zu integrieren.
Blick in das Innere des 3-D-Touchsystems: Für Automobildesigner ist es schon seit langem der Wunsch, Dashboards und Mittelkonsolen flexibel zu integrieren.
(Display Solution)
Seit langem ist es der Wunsch der Automobildesigner, die Touchpads in 3-D-Freiform in die Dashboards und Mittelkonsolen zu integrieren. Allerdings war bisher eine geeignete Technik nicht verfügbar. Die Lösung im vorgestellten Demonstrator beruht auf Carbon Nanobuds (CNB). Diese erst 2006 entdeckten Modifikationen des Kohlenstoffs bieten besondere Dehnungseigenschaften. Damit lassen sich die heute eingesetzten mechanischen Steuerungen durch 3-D-Touch-Sensoren ersetzen. Der erstmalig vorgestellte Demonstrator wurde mit vorhandenen Serienwerkzeugen der Schuster Group hergestellt.

Neue Möglichkeiten für die Gestaltung

CNB In-Mold-Films können für jede Anwendung eingesetzt werden. Sie lassen sich speziell für die Automobilmittelkonsolen und Dashboards, Haushaltsgeräte, tragbare Geräte, industrielle Benutzeroberflächen, gewerbliche Anwendungen und Consumer-Geräte konzipieren. Der Film wird zunächst für die benötigte Anwendung ausgelegt und entwickelt und dann im IML-Verfahren hinterspritzt.

Mit einem Biegeradius von 1 mm können nahezu alle Oberflächenformen abgebildet werden. Zu den besonderen Eigenschaften von den CNB In-Mold-Filmen gehört, dass kein anderer Film auf dem Markt um 120 Prozent gedehnt und geformt werden kann, ohne seine Leitfähigkeit zu verlieren.
