Sensoren wandeln Umweltparameter in messbare elektrische Signale um. Ein spezielles Sensor-Frontend für vernetzte IoT-Systeme wandelt und verarbeitet eine große Bandbreite an Kenngrößen mit wenig Energieeinsatz in computerlesbare Daten.

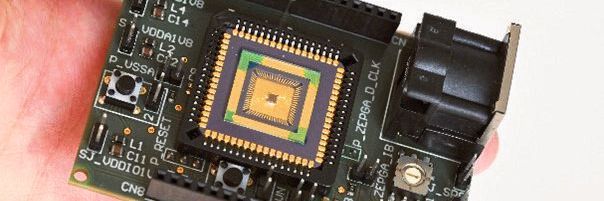

Sensordaten auswerten: Das flexible IoT-Sensor-Frontend als hocheffizienter IC (Bildmitte) in einem transparenten Testpackage.
(Bild: Fraunhofer IIS/EAS)
Das Internet der Dinge (IoT) soll dabei helfen, unser Leben einfacher und effizienter zu gestalten. Die Anzahl von internetfähigen IoT-Geräten steigt mit der Digitalisierung seit Jahren kontinuierlich. Damit einher geht ein hoher Energiebedarf der IoT-Hardware. Fraunhofer-Forscher haben im Rahmen des Leitprojekts „Towards Zero Power Electronics“ (ZEPOWEL) eine modulare Plattform für vernetzte Geräte entwickelt, die mit weniger Energie wesentlich langlebiger ist als bisherige Produkte.
Damit werden nicht nur die Kosten für Wartung, sondern auch Batterie- und Elektronikmüll gesenkt. Dank des modularen Ansatzes lässt sich die Plattform für unterschiedliche Anwendungen einsetzen. Beispiele sind unter anderem ein mobiles System zur Messung von verschiedenen Umweltdaten wie der Luftqualität. Es soll bei der Automatisierung von Städten millionenfach zum Einsatz kommen, sowie ein stationäres System zur Überwachung von Werkzeugmaschinen.
Die Versorgung der autarken Sensorknoten erfolgt zum Beispiel durch Solar- und Vibrationsenergie. Die Ausgangsleistung dieser erneuerbaren Quellen ist jedoch beschränkt auf wenige Hundert Mikrowatt. So ist es auf Seiten der elektronischen Verbraucher von enormer Wichtigkeit, den Energieverbrauch bis aufs Äußerste zu reduzieren.
Umweltdaten aus unterschiedlichen Quellen
Eine der im Projekt entwickelten Kernkomponenten ist das Analog-Sensor-Frontend, das die analogen Sensoren mit der digitalen Welt koppelt. Im mobilen IoT-Knoten eingebaut, wandelt es die unterschiedlichen elektrischen Sensorsignale in digitale Daten gleichen Formats. Sie werden entweder von der Recheneinheit direkt oder via drahtloser Übermittlung online weiterverarbeitet. Ziel ist es, mit dem mobilen Knoten Daten von möglichst vielen unterschiedlichen analogen Sensoren zu sammeln.
Allerdings benötigen unterschiedliche Sensortypen verschiedene Messprinzipien. Darüber hinaus weisen die elektrischen Ausgangssignale typischer verfügbarer Umwelt-Sensoren sehr unterschiedliche Charakteristiken auf. So ändern sich Umwelt-Signale sehr langsam und sind ein Ziel für niederfrequentes Rauschen. Akustische Signale enthalten beispielsweise mehrere Tausend Schwingungen pro Sekunde über einen großen Dynamikbereich. Für die Entwicklung des Sensor-Frontends war die Bandbreite an Möglichkeiten ein Problem. Denn es muss eine Vielzahl von Messvarianten abdecken und entsprechend viele Modi bereitstellen.
Intrigierte Schaltung benötigt wenig Leistung

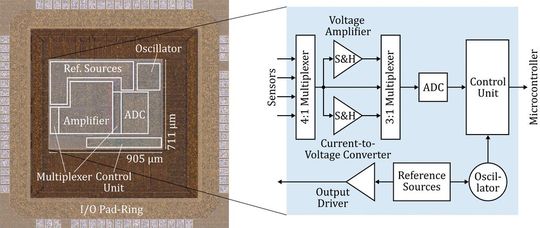

Ein Test-Chip mit dem flexiblen Vier-Kanal-Frontend wurde in CMOS-Technologie mit 180 nm gefertigt. Die aktive Schaltungsfläche beträgt 0,6 mm². Zur Integration in IoT-Geräte ist der Chip auch im QFN48-Gehäuse mit 7 mm x 7 mm verfügbar.
(Bild: Fraunhofer IIS/EAS)
Die Standardherangehensweise für eine solche Problemstellung wäre nicht passen. Denn es müssten viele verschiedene Frontend-Schaltungen platziert werden, die auf eine Teilmenge der Sensoren optimiert sind. Das benötigt zu viel Platz und Energie. Eine andere Möglichkeit wäre es, ein einzelnes, mehrkanaliges Hochleistungs-Frontends zu verwenden, welches die maximal benötigten Kenngrößen liefern kann. Allerdings benötigen die besten kommerziell erhältlichen Frontend-Komponenten im Betrieb noch immer eine Leistung von ungefähr 1 mW. Damit sind sie ungeeignet für langlebige autarke Sensorknoten. Das Fraunhofer IIS/EAS entwickelte deshalb eine auf einem Mikrochip integrierte Schaltung (Integrated Circuit, IC), die nur ein Hundertstel der im Stand der Technik üblichen Leistung benötigt und damit nahezu verlustfrei arbeitet.
Ein IC bietet die Möglichkeit, sensible Schaltungsteile auf Silizium zu integrieren und damit auf Grund kurzer Signalwege rauschärmer mit höherer Signalqualität und effizienter zu operieren als ein diskreter Aufbau. Jedes analoge Sensorsignal muss zunächst auf verschiedene Arten elektrisch konditioniert werden, bevor es zur Weiterverarbeitung digitalisiert zur Verfügung steht. Das integrierte Sensor-Frontend kombiniert und optimiert Effizienz, Präzision und Flexibilität. Das Bild zeigt ein Blockdiagram und eine Fotografie des Frontend-Chips, der in 180-nm-CMOS-Technologie gefertigt wurde. Bis zu vier Eingangskanäle werden von einem 4-zu-1-Multiplexer zu einem einzelnen seriellen analogen Signalstrom kombiniert.
Im zweiten Schritt wandeln Abtast- und Halteglieder (Sample and Hold) den kontinuierliche Datenstrom in ein zeitdiskretes Signal um. Mit jeder Taktflanke wird ein neuer Amplitudenwert gespeichert und bis zur nächsten Periode gehalten. Bis zu 10.000 Samples pro Sekunde sind möglich. Zwei unabhängige S&H-Glieder realisieren neben der Abtastung eine Spannungsverstärkung sowie Strom-Spannungs-Wandlung. Abhängig vom Sensortyp kann je einer der Pfade mit dem 3-zu-1-Multiplexer aktiviert werden, während der andere sich im abgeschalteten Zustand befindet.
A/D-Wandler unabhängig von der Quelle steuern
Eine direkte Speisung des nachfolgenden A/D-Wandlers ist möglich. Trotz unterschiedlicher Eingangsleistungen lassen sich die Sensorsignale mit einstellbaren Verstärkungs- und Dämpfungsfaktoren so konditionieren, dass der A/D-Wandler unabhängig von der Quelle optimal ausgesteuert wird. Das ist wichtig für ein großes Verhältnis zwischen Signalpegel und Quantisierungsrauschen. Der A/D-Wandler übernimmt die konditionierten Signale und wandelt deren kontinuierliche Wertebereiche in binäre Worte um.
Stand: 08.12.2025
Es ist für uns eine Selbstverständlichkeit, dass wir verantwortungsvoll mit Ihren personenbezogenen Daten umgehen. Sofern wir personenbezogene Daten von Ihnen erheben, verarbeiten wir diese unter Beachtung der geltenden Datenschutzvorschriften. Detaillierte Informationen finden Sie in unserer Datenschutzerklärung.
Einwilligung in die Verwendung von Daten zu Werbezwecken
Ich bin damit einverstanden, dass die Vogel Communications Group GmbH & Co. KG, Max-Planckstr. 7-9, 97082 Würzburg einschließlich aller mit ihr im Sinne der §§ 15 ff. AktG verbundenen Unternehmen (im weiteren: Vogel Communications Group) meine E-Mail-Adresse für die Zusendung von redaktionellen Newslettern nutzt. Auflistungen der jeweils zugehörigen Unternehmen können hier abgerufen werden.
Der Newsletterinhalt erstreckt sich dabei auf Produkte und Dienstleistungen aller zuvor genannten Unternehmen, darunter beispielsweise Fachzeitschriften und Fachbücher, Veranstaltungen und Messen sowie veranstaltungsbezogene Produkte und Dienstleistungen, Print- und Digital-Mediaangebote und Services wie weitere (redaktionelle) Newsletter, Gewinnspiele, Lead-Kampagnen, Marktforschung im Online- und Offline-Bereich, fachspezifische Webportale und E-Learning-Angebote. Wenn auch meine persönliche Telefonnummer erhoben wurde, darf diese für die Unterbreitung von Angeboten der vorgenannten Produkte und Dienstleistungen der vorgenannten Unternehmen und Marktforschung genutzt werden.
Meine Einwilligung umfasst zudem die Verarbeitung meiner E-Mail-Adresse und Telefonnummer für den Datenabgleich zu Marketingzwecken mit ausgewählten Werbepartnern wie z.B. LinkedIN, Google und Meta. Hierfür darf die Vogel Communications Group die genannten Daten gehasht an Werbepartner übermitteln, die diese Daten dann nutzen, um feststellen zu können, ob ich ebenfalls Mitglied auf den besagten Werbepartnerportalen bin. Die Vogel Communications Group nutzt diese Funktion zu Zwecken des Retargeting (Upselling, Crossselling und Kundenbindung), der Generierung von sog. Lookalike Audiences zur Neukundengewinnung und als Ausschlussgrundlage für laufende Werbekampagnen. Weitere Informationen kann ich dem Abschnitt „Datenabgleich zu Marketingzwecken“ in der Datenschutzerklärung entnehmen.
Falls ich im Internet auf Portalen der Vogel Communications Group einschließlich deren mit ihr im Sinne der §§ 15 ff. AktG verbundenen Unternehmen geschützte Inhalte abrufe, muss ich mich mit weiteren Daten für den Zugang zu diesen Inhalten registrieren. Im Gegenzug für diesen gebührenlosen Zugang zu redaktionellen Inhalten dürfen meine Daten im Sinne dieser Einwilligung für die hier genannten Zwecke verwendet werden. Dies gilt nicht für den Datenabgleich zu Marketingzwecken.
Recht auf Widerruf
Mir ist bewusst, dass ich diese Einwilligung jederzeit für die Zukunft widerrufen kann. Durch meinen Widerruf wird die Rechtmäßigkeit der aufgrund meiner Einwilligung bis zum Widerruf erfolgten Verarbeitung nicht berührt. Um meinen Widerruf zu erklären, kann ich als eine Möglichkeit das unter https://contact.vogel.de abrufbare Kontaktformular nutzen. Sofern ich einzelne von mir abonnierte Newsletter nicht mehr erhalten möchte, kann ich darüber hinaus auch den am Ende eines Newsletters eingebundenen Abmeldelink anklicken. Weitere Informationen zu meinem Widerrufsrecht und dessen Ausübung sowie zu den Folgen meines Widerrufs finde ich in der Datenschutzerklärung, Abschnitt Redaktionelle Newsletter.
Sie lassen sich von digitalen Systemen verarbeiten und speichern. Abtastrate und Auflösung des Wandlers bestimmen seine Energieaufnahme. Verschiedene Sensoranwendungen benötigen unterschiedliche Geschwindigkeiten und Genauigkeiten. Deshalb können die Parameter des A/D-Wandlers im Betrieb konfiguriert werden. Für jede Sensor-Anwendung lässt sich effizient die passende Funktionalität bereitstellen.
Steuereinheit speichert digitale Daten

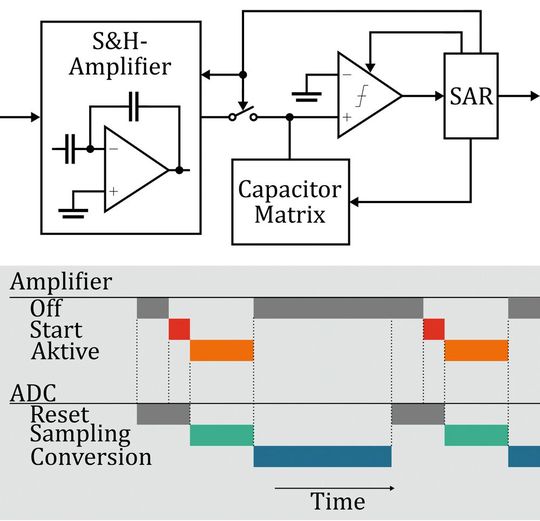

Durch ein innovatives Schaltschema, das die Aktivitäten von Messverstärkern und Analog-Digital-Wandler präzise synchronisiert, lässt sich die Energieaufnahme auf nahe Null senken. Das Schaltbild ist vereinfacht.
(Bild: Fraunhofer IIS/EAS)
Eine digitale Steuereinheit koordiniert zeitlich präzise Abtastung, Konditionierung und Wandlung. Am Endpunkt der Strecke speichert die Steuereinheit die digitalen Daten jedes Sensorkanals bis zum nächsten Lesezugriff der Recheneinheit. Diese befindet sich im Kern des autarken Knotens, dem sogenannten „IoT-Core“.
Darüber hinaus enthält der IC präzise analoge Referenzstrom- und Spannungsquellen, einen temperaturkompensierten Taktgenerator und einen Treiber. Letzterer liefert Referenzspannungen für die Anregung von bestimmten Sensortypen, wie elektrochemische Gassensoren. Während des Betriebes erreicht der IC eine geringe Leistungsaufnahme von 8,8 µW bei einer Spannungsversorgung von 1,8 V. Zur besseren Handhabung wurde der Chip in ein Standard-QFN48-Gehäuse verpackt und in den IoT-Knoten integriert.
Wichtig war es, die analoge Leistungsaufnahme zu senken. So benötigt der IC einen sehr geringen statischen Strom für den Betrieb der integrierten Referenzquellen, während die anderen Komponenten rein dynamisch arbeiten. Das Bild zeigt vereinfacht den entwickelten 13-Bit-A/D-Wandler, der nach dem Prinzip der sukzessiven Approximation aus Transistor-Schaltern, einer Kondensator-Matrix, einem dynamischen Komparator und einem Register (SAR) besteht. Im Betrieb wechselt der Wandler zwischen Resetphase, Samplingphase und Konversionsphase. Bei letzterer bewirken das Schalten der Kondensatoren, das Aufladen von parasitären Kapazitäten, sowie digitale Kurzschluss- und Leckströme eine dynamische Energieaufnahme, jedoch keinen statischen Verbrauch.
Energieverbrauch des Frontends nahe Null
Die Messverstärker im Signalkonditionierungs-Pfad arbeiten mit geschalteten Kondensatoren und geschalteten Operationsverstärkern. Sie lassen sich abhängig von der Taktphase des A/D-Wandlers adaptiv hinzu- oder abschalten. Während der Wandler-Konversionsphase befinden sie sich im ausgeschalteten Zustand. Die analoge Eingangsspannung wird kontinuierlich auf Kondensatoren gespeichert. Zum Ende der Resetphase werden sie vorzeitig gestartet, um einen stabilen Arbeitspunkt zu generieren.
Mit dem Zeitpunkt des A/D-Wandler-Samplings, werden die Verstärker aktiv und stellen für die gesamte Phase das konditionierte abgetastete Signal bereit. Danach werden sie nicht mehr benötigt und können ausgeschaltet werden. Analoger Stromverbrauch findet nur während der Start- und Samplingphase statt. Alle Maßnahmen bewirken im Ruhezustand ohne Messungen einen Energieverbrauch des Frontends nahe Null. Mit konventioneller Schaltungstechnik würde der Verbrauch des ICs durch die erhöhte statische Stromaufnahme der Verstärker auf etwa 40 µW steigen. Die entwickelte Methode spart im Durchschnitt 77 Prozent Energie.
Sensormodul mit Umweltsensoren für die smarte Stadt

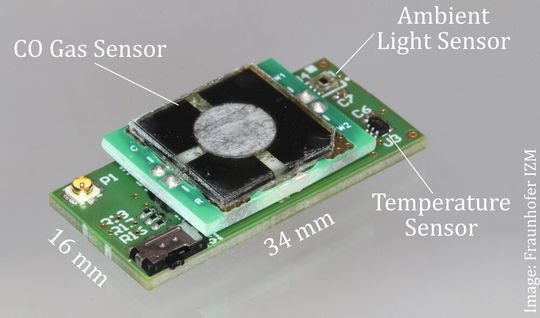

Das Sensormodul für den autarken Smart-City-Sensorknoten demonstriert die energieeffiziente Auswertung unterschiedlicher Umwelt-Sensoren mit dem flexiblen Frontend.
(Bild: Fraunhofer IIS/EAS)
Für den im Rahmen des Projektes entstandenen Smart-City-Sensorknoten haben die Fraunhofer-Forscher spezielle Sensor-Module für die Luftgüteüberwachung in urbanen Umgebungen entwickelt. Die Platine mit einer Grundfläche von 34 mm x 16 mm trägt Sensoren für Umgebungslicht, Umgebungstemperatur und CO-Gaskonzentration. Mit ihnen lässt sich die Luftqualität bewerten. Es kann direkt auf passende Kontakte am mobilen IoT-Knoten gesteckt und vom Sensor-Frontend ausgelesen werden. Die Anordnung ist als beispielhafte Plattform zu verstehen. Bei Bedarf können einzelne Sensoren ausgetauscht werden.
Typische kommerziell verfügbare Umweltsensoren benötigen oft mehr Leistung als das Frontend-IC mit 8,8 µW. Bei einem autarken IoT-Knoten würde viel Energie dann verbraucht, wenn Umweltdaten überhaupt nicht ausgelesen werden. So muss eine Quelle mehr als 100 µW leisten, wenn sich alle drei Sensoren des entworfenen Moduls im dauerhaft angeschalteten Zustand befinden. Das Analog-Frontend versorgt die Sensoren nur dann mit Energie, wenn ihre Daten benötigt werden.
Die Steuereinheit des Frontends liefert aus diesem Grund zusätzliche digitale Signale Vsp1 bis Vsp4, mit denen die Spannungsversorgungen einzeln gesteuert werden können. Anfangs befinden sich alle Sensoren und das Frontend im ausgeschalteten oder ruhenden Zustand. Fragt der IoT-Core das Auslesen einzelner oder aller Umweltparameter an, werden die Sensoren entweder direkt von Vsp1 bis Vsp4 versorgt oder über Leistungsschalter von der Batteriespannung Vcc gespeist.
Sensoren abschalten und Ruhezustand beginnen

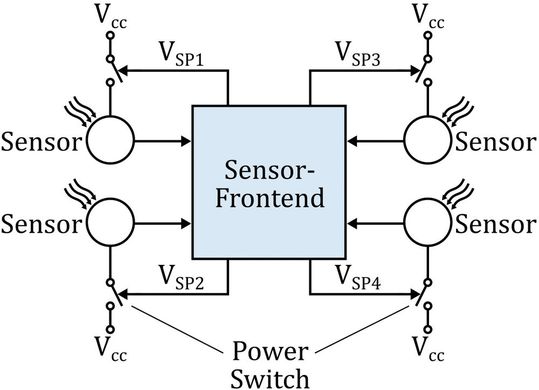

Nach Anfrage des externen Controllers aktiviert das Frontend einzelne Sensoren nach Bedarf. So wird Ruheenergie eingespart.
